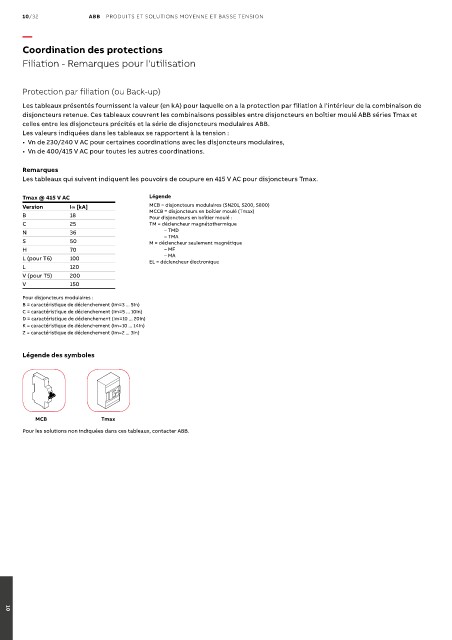

Coordination des protections

Filiation - Remarques pour l'utilisation

Protection par filiation (ou Back-up)

Les tableaux présentés fournissent la valeur (en kA) pour laquelle on a la protection par filiation à l'intérieur de la combinaison de
disjoncteurs retenue. Ces tableaux couvrent les combinaisons possibles entre disjoncteurs en boîtier moulé ABB séries Tmax et
celles entre les disjoncteurs précités et la série de disjoncteurs modulaires ABB.
Les valeurs indiquées dans les tableaux se rapportent à la tension :
• Vn de 230/240 V AC pour certaines coordinations avec les disjoncteurs modulaires,
• Vn de 400/415 V AC pour toutes les autres coordinations.

Remarques
Les tableaux qui suivent indiquent les pouvoirs de coupure en 415 V AC pour disjoncteurs Tmax.

Tmax @ 415 V AC Légende
Version I cu [kA] MCB = disjoncteurs modulaires (SN201, S200, S800)
MCCB = disjoncteurs en boîtier moulé (Tmax)
B 18 Pour disjoncteurs en boîtier moulé :
C 25 TM = déclencheur magnétothermique
N 36 – TMD
– TMA
S 50 M = déclencheur seulement magnétique
H 70 – MF
L (pour T6) 100 – MA
EL = déclencheur électronique
L 120
V (pour T5) 200
V 150
Pour disjoncteurs modulaires :
B = caractéristique de déclenchement (Im=3 ... 5In)
C = caractéristique de déclenchement (Im=5 ... 10In)
D = caractéristique de déclenchement (Im=10 ... 20In)
K = caractéristique de déclenchement (Im=10 ... 14In)
Z = caractéristique de déclenchement (Im=2 ... 3In)

Légende des symboles

MCB Tmax
Pour les solutions non indiquées dans ces tableaux, contacter ABB.
