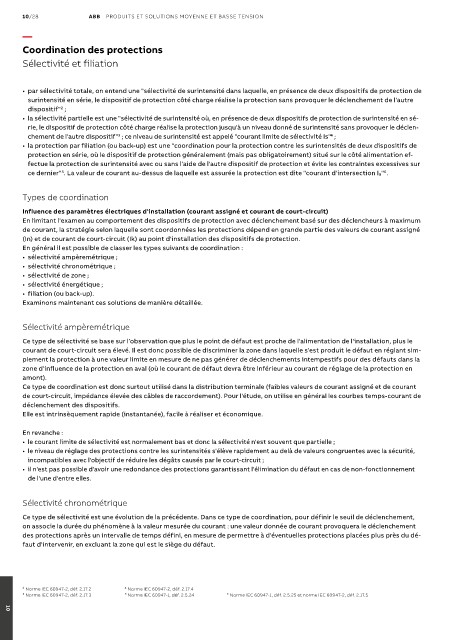

10/28 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
Coordination des protections

Sélectivité et filiation

• par sélectivité totale, on entend une "sélectivité de surintensité dans laquelle, en présence de deux dispositifs de protection de
surintensité en série, le dispositif de protection côté charge réalise la protection sans provoquer le déclenchement de l'autre
dispositif" ;
2
• la sélectivité partielle est une "sélectivité de surintensité où, en présence de deux dispositifs de protection de surintensité en sé-
rie, le dispositif de protection côté charge réalise la protection jusqu'à un niveau donné de surintensité sans provoquer le déclen-
chement de l'autre dispositif" ; ce niveau de surintensité est appelé "courant limite de sélectivité Is" ;
3
4
• la protection par filiation (ou back-up) est une "coordination pour la protection contre les surintensités de deux dispositifs de
protection en série, où le dispositif de protection généralement (mais pas obligatoirement) situé sur le côté alimentation ef-
fectue la protection de surintensité avec ou sans l'aide de l'autre dispositif de protection et évite les contraintes excessives sur
ce dernier" . La valeur de courant au-dessus de laquelle est assurée la protection est dite "courant d'intersection I B" .
6
5
Types de coordination
Influence des paramètres électriques d'installation (courant assigné et courant de court-circuit)
En limitant l'examen au comportement des dispositifs de protection avec déclenchement basé sur des déclencheurs à maximum
de courant, la stratégie selon laquelle sont coordonnées les protections dépend en grande partie des valeurs de courant assigné
(In) et de courant de court-circuit (Ik) au point d'installation des dispositifs de protection.
En général il est possible de classer les types suivants de coordination :
• sélectivité ampèremétrique ;
• sélectivité chronométrique ;
• sélectivité de zone ;
• sélectivité énergétique ;
• filiation (ou back-up).
Examinons maintenant ces solutions de manière détaillée.

Sélectivité ampèremétrique
Ce type de sélectivité se base sur l'observation que plus le point de défaut est proche de l'alimentation de l'installation, plus le
courant de court-circuit sera élevé. Il est donc possible de discriminer la zone dans laquelle s'est produit le défaut en réglant sim-
plement la protection à une valeur limite en mesure de ne pas générer de déclenchements intempestifs pour des défauts dans la
zone d'influence de la protection en aval (où le courant de défaut devra être inférieur au courant de réglage de la protection en
amont).
Ce type de coordination est donc surtout utilisé dans la distribution terminale (faibles valeurs de courant assigné et de courant
de court-circuit, impédance élevée des câbles de raccordement). Pour l'étude, on utilise en général les courbes temps-courant de
déclenchement des dispositifs.
Elle est intrinsèquement rapide (instantanée), facile à réaliser et économique.

En revanche :
• le courant limite de sélectivité est normalement bas et donc la sélectivité n'est souvent que partielle ;
• le niveau de réglage des protections contre les surintensités s'élève rapidement au delà de valeurs congruentes avec la sécurité,
incompatibles avec l'objectif de réduire les dégâts causés par le court-circuit ;
• il n'est pas possible d'avoir une redondance des protections garantissant l'élimination du défaut en cas de non-fonctionnement
de l'une d'entre elles.

Sélectivité chronométrique
Ce type de sélectivité est une évolution de la précédente. Dans ce type de coordination, pour définir le seuil de déclenchement,
on associe la durée du phénomène à la valeur mesurée du courant : une valeur donnée de courant provoquera le déclenchement
des protections après un intervalle de temps défini, en mesure de permettre à d'éventuelles protections placées plus près du dé-
faut d'intervenir, en excluant la zone qui est le siège du défaut.

² Norme IEC 60947-2, déf. 2.17.2 ⁴ Norme IEC 60947-2, déf. 2.17.4
³ Norme IEC 60947-2, déf. 2.17.3 ⁵ Norme IEC 60947-1, déf. 2.5.24 ⁶ Norme IEC 60947-1, déf. 2.5.25 et norme IEC 60947-2, déf. 2.17.5

10
