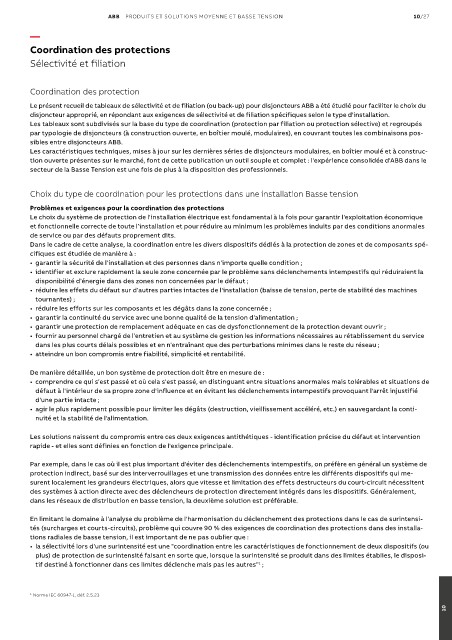

Coordination des protections

Sélectivité et filiation

Coordination des protection

Le présent recueil de tableaux de sélectivité et de filiation (ou back-up) pour disjoncteurs ABB a été étudié pour faciliter le choix du
disjoncteur approprié, en répondant aux exigences de sélectivité et de filiation spécifiques selon le type d'installation.
Les tableaux sont subdivisés sur la base du type de coordination (protection par filiation ou protection sélective) et regroupés
par typologie de disjoncteurs (à construction ouverte, en boîtier moulé, modulaires), en couvrant toutes les combinaisons pos-
sibles entre disjoncteurs ABB.
Les caractéristiques techniques, mises à jour sur les dernières séries de disjoncteurs modulaires, en boîtier moulé et à construc-
tion ouverte présentes sur le marché, font de cette publication un outil souple et complet : l'expérience consolidée d'ABB dans le
secteur de la Basse Tension est une fois de plus à la disposition des professionnels.

Choix du type de coordination pour les protections dans une installation Basse tension

Problèmes et exigences pour la coordination des protections
Le choix du système de protection de l'installation électrique est fondamental à la fois pour garantir l'exploitation économique
et fonctionnelle correcte de toute l'installation et pour réduire au minimum les problèmes induits par des conditions anormales
de service ou par des défauts proprement dits.
Dans le cadre de cette analyse, la coordination entre les divers dispositifs dédiés à la protection de zones et de composants spé-
cifiques est étudiée de manière à :
• garantir la sécurité de l'installation et des personnes dans n'importe quelle condition ;
• identifier et exclure rapidement la seule zone concernée par le problème sans déclenchements intempestifs qui réduiraient la
disponibilité d'énergie dans des zones non concernées par le défaut ;
• réduire les effets du défaut sur d'autres parties intactes de l'installation (baisse de tension, perte de stabilité des machines
tournantes) ;
• réduire les efforts sur les composants et les dégâts dans la zone concernée ;
• garantir la continuité du service avec une bonne qualité de la tension d'alimentation ;
• garantir une protection de remplacement adéquate en cas de dysfonctionnement de la protection devant ouvrir ;
• fournir au personnel chargé de l'entretien et au système de gestion les informations nécessaires au rétablissement du service
dans les plus courts délais possibles et en n'entraînant que des perturbations minimes dans le reste du réseau ;
• atteindre un bon compromis entre fiabilité, simplicité et rentabilité.

De manière détaillée, un bon système de protection doit être en mesure de :
• comprendre ce qui s'est passé et où cela s'est passé, en distinguant entre situations anormales mais tolérables et situations de
défaut à l'intérieur de sa propre zone d'influence et en évitant les déclenchements intempestifs provoquant l'arrêt injustifié
d'une partie intacte ;
• agir le plus rapidement possible pour limiter les dégâts (destruction, vieillissement accéléré, etc.) en sauvegardant la conti-
nuité et la stabilité de l'alimentation.

Les solutions naissent du compromis entre ces deux exigences antithétiques - identification précise du défaut et intervention
rapide - et elles sont définies en fonction de l'exigence principale.

Par exemple, dans le cas où il est plus important d'éviter des déclenchements intempestifs, on préfère en général un système de
protection indirect, basé sur des interverrouillages et une transmission des données entre les différents dispositifs qui me-
surent localement les grandeurs électriques, alors que vitesse et limitation des effets destructeurs du court-circuit nécessitent
des systèmes à action directe avec des déclencheurs de protection directement intégrés dans les dispositifs. Généralement,
dans les réseaux de distribution en basse tension, la deuxième solution est préférable.

En limitant le domaine à l'analyse du problème de l'harmonisation du déclenchement des protections dans le cas de surintensi-
tés (surcharges et courts-circuits), problème qui couvre 90 % des exigences de coordination des protections dans des installa-
tions radiales de basse tension, il est important de ne pas oublier que :
• la sélectivité lors d'une surintensité est une "coordination entre les caractéristiques de fonctionnement de deux dispositifs (ou
plus) de protection de surintensité faisant en sorte que, lorsque la surintensité se produit dans des limites établies, le disposi-
tif destiné à fonctionner dans ces limites déclenche mais pas les autres" ;
1

¹ Norme IEC 60947-1, déf. 2.5.23
