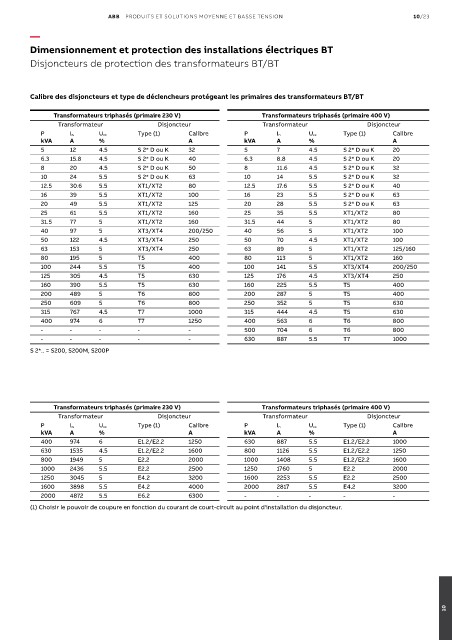

Dimensionnement et protection des installations électriques BT

Disjoncteurs de protection des transformateurs BT/BT

Calibre des disjoncteurs et type de déclencheurs protégeant les primaires des transformateurs BT/BT

Transformateurs triphasés (primaire 230 V) Transformateurs triphasés (primaire 400 V)
Transformateur Disjoncteur Transformateur Disjoncteur
P I n U cc Type (1) Calibre P I n U cc Type (1) Calibre
kVA A % A kVA A % A
5 12 4.5 S 2* D ou K 32 5 7 4.5 S 2* D ou K 20
6.3 15.8 4.5 S 2* D ou K 40 6.3 8.8 4.5 S 2* D ou K 20
8 20 4.5 S 2* D ou K 50 8 11.6 4.5 S 2* D ou K 32
10 24 5.5 S 2* D ou K 63 10 14 5.5 S 2* D ou K 32
12.5 30.6 5.5 XT1/XT2 80 12.5 17.6 5.5 S 2* D ou K 40
16 39 5.5 XT1/XT2 100 16 23 5.5 S 2* D ou K 63
20 49 5.5 XT1/XT2 125 20 28 5.5 S 2* D ou K 63
25 61 5.5 XT1/XT2 160 25 35 5.5 XT1/XT2 80
31.5 77 5 XT1/XT2 160 31.5 44 5 XT1/XT2 80
40 97 5 XT3/XT4 200/250 40 56 5 XT1/XT2 100
50 122 4.5 XT3/XT4 250 50 70 4.5 XT1/XT2 100
63 153 5 XT3/XT4 250 63 89 5 XT1/XT2 125/160
80 195 5 T5 400 80 113 5 XT1/XT2 160
100 244 5.5 T5 400 100 141 5.5 XT3/XT4 200/250
125 305 4.5 T5 630 125 176 4.5 XT3/XT4 250
160 390 5.5 T5 630 160 225 5.5 T5 400
200 489 5 T6 800 200 287 5 T5 400
250 609 5 T6 800 250 352 5 T5 630
315 767 4.5 T7 1000 315 444 4.5 T5 630
400 974 6 T7 1250 400 563 6 T6 800
- - - - - 500 704 6 T6 800
- - - - - 630 887 5.5 T7 1000
S 2*.. = S200, S200M, S200P

Transformateurs triphasés (primaire 230 V) Transformateurs triphasés (primaire 400 V)
Transformateur Disjoncteur Transformateur Disjoncteur
P I n U cc Type (1) Calibre P I n U cc Type (1) Calibre
kVA A % A kVA A % A
400 974 6 E1.2/E2.2 1250 630 887 5.5 E1.2/E2.2 1000
630 1535 4.5 E1.2/E2.2 1600 800 1126 5.5 E1.2/E2.2 1250
800 1949 5 E2.2 2000 1000 1408 5.5 E1.2/E2.2 1600
1000 2436 5.5 E2.2 2500 1250 1760 5 E2.2 2000
1250 3045 5 E4.2 3200 1600 2253 5.5 E2.2 2500
1600 3898 5.5 E4.2 4000 2000 2817 5.5 E4.2 3200
2000 4872 5.5 E6.2 6300 - - - - -
(1) Choisir le pouvoir de coupure en fonction du courant de court-circuit au point d'installation du disjoncteur.
