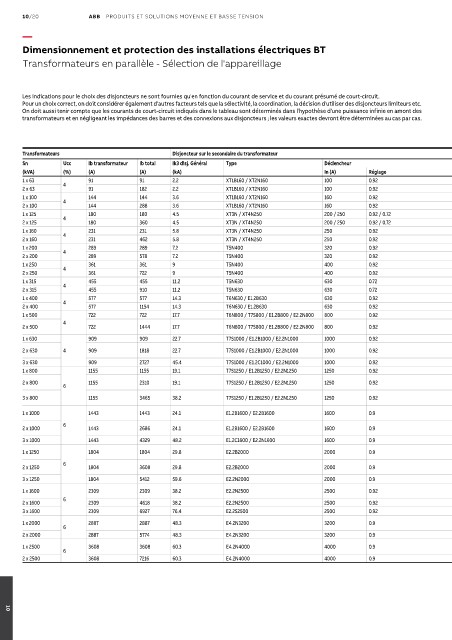

Dimensionnement et protection des installations électriques BT

Transformateurs en parallèle - Sélection de l'appareillage

Les indications pour le choix des disjoncteurs ne sont fournies qu'en fonction du courant de service et du courant présumé de court-circuit.
Pour un choix correct, on doit considérer également d'autres facteurs tels que la sélectivité, la coordination, la décision d'utiliser des disjoncteurs limiteurs etc.
On doit aussi tenir compte que les courants de court-circuit indiqués dans le tableau sont déterminés dans l'hypothèse d'une puissance infinie en amont des
transformateurs et en négligeant les impédances des barres et des connexions aux disjoncteurs ; les valeurs exactes devront être déterminées au cas par cas.

Transformateurs Disjoncteur sur le secondaire du transformateur I k3 disj. Disjoncteur de départ utilisation
Sn Ucc Ib transformateur Ib total Ik3 disj. Général Type Déclencheur Départs Courant assigné et type disjoncteur de départ
(kVA) (%) (A) (A) (kA) In (A) Réglage (kA) 32 A 63 A 125 A 160 A 250 A 400 A 630 A 800 A 1000 A 1250 A 1600 A 2000 A
1 x 63 4 91 91 2.2 XT1B160 / XT2N160 100 0.92 2.2 S200 - - - - - - - - - -
2 x 63 91 182 2.2 XT1B160 / XT2N160 100 0.92 4.4 S200 S800B / XT1B160 - - - - - - - - -
1 x 100 4 144 144 3.6 XT1B160 / XT2N160 160 0.92 3.6 S200 S800B / XT1B160 - - - - - - - - -
2 x 100 144 288 3.6 XT1B160 / XT2N160 160 0.92 7.2 S200 S800B / XT1B160 - - - - - - - - -
1 x 125 4 180 180 4.5 XT3N / XT4N250 200 / 250 0.92 / 0.72 4.5 S200 S800B / XT1B160 XT1B160 - - - - - - - -
2 x 125 180 360 4.5 XT3N / XT4N250 200 / 250 0.92 / 0.72 9 S200 S800B / XT1B160 XT1B160 - - - - - - - -
1 x 160 231 231 5.8 XT3N / XT4N250 250 0.92 5.8 S200 S800B / XT1B160 XT1B160 - - - - - - - -
2 x 160 4 231 462 5.8 XT3N / XT4N250 250 0.92 11.6 S200M S800B / XT1B160 XT1B160 XT3N250 - - - - - - -
1 x 200 289 289 7.2 T5N400 320 0.92 7.2 S200 S800B / XT1B160 XT1B160 XT3N250 - - - - - - -
2 x 200 4 289 578 7.2 T5N400 320 0.92 14.4 S200M S800B / XT1B160 XT1B160 XT3N250 T5N400 - - - - - -
1 x 250 361 361 9 T5N400 400 0.92 9 S200 S800B / XT1B160 XT1B160 XT3N250 - - - - - - -
2 x 250 4 361 722 9 T5N400 400 0.92 18 S800C / XT1B160 XT1B160 XT3N250 T5N400 - - - - - -
1 x 315 455 455 11.2 T5N630 630 0.72 11.2 S200M S800B / XT1B160 XT1B160 XT3N250 T5N400 - - - - - -
2 x 315 4 455 910 11.2 T5N630 630 0.72 22.4 S800C / XT1C160 XT1C160 XT3N250 T5N400 T5N630 - - - - -
1 x 400 4 577 577 14.3 T6N630 / E1.2B630 630 0.92 14.3 S200M S800B / XT1B160 XT1B160 XT3N250 T5N400 - - - - -
2 x 400 577 1154 14.3 T6N630 / E1.2B630 630 0.92 28.6 S800N / XT1N160 XT1N160 XT3N250 T5N400 T5N630 - - - - -
1 x 500 722 722 17.7 T6N800 / T7S800 / E1.2B800 / E2.2N800 800 0.92 17.7 S800C / XT1B160 XT1B160 XT3N250 T5N400 T5N630 - - - - -
4 T7S1250 / E1.2B1250 /
2 x 500 722 1444 17.7 T6N800 / T7S800 / E1.2B800 / E2.2N800 800 0.92 35.4 S800N / XT1N160 XT1N160 XT3N250 T5N400 T5N630 T6N800 / E1.2B800 T7S1000 / E1.2B1000 - -
E2.2B1250
1 x 630 909 909 22.7 T7S1000 / E1.2B1000 / E2.2N1000 1000 0.92 22.7 S800C / XT1C160 XT1C160 XT3N250 T5N400 T5N630 T6N800 / E1.2B800 - - - -
XT1S160 / T6S800 / E1.2C800 / T7S1000 / E1.2C1000 / T7S1250 / E1.2C1250 / T7S1600 / E1.2C1600 /
2 x 630 4 909 1818 22.7 T7S1000 / E1.2B1000 / E2.2N1000 1000 0.92 45.4 S800S / XT1S160 / XT2S160 XT3S250 T5S400 T5S630 -
XT2S160 E2.2N800 E2.2N1000 E2.2N1250 E2.2N1600
3 x 630 909 2727 45.4 T7S1000 / E1.2C1000 / E2.2N1000 1000 0.92 68.1 XT1H160 / XT2H160 XT4H250 T5H400 T5H630 T6H800 / E2.2S800 T7H1000 / E2.2S1000 T7H1250 / E2.2S1250 T7H1600 / E2.2S1600 E2.2S2000
1 x 800 1155 1155 19.1 T7S1250 / E1.2B1250 / E2.2N1250 1250 0.92 19.1 S800C / XT1C160 XT1C160 XT3N250 T5N400 T5N630 T6N800 / E1.2B800 T7S1000 / E1.2B1000 - - -
XT1S160 / T7S1250 / E1.2B1250 / T7S1600 / E1.2B1600 /
2 x 800 1155 2310 19.1 T7S1250 / E1.2B1250 / E2.2N1250 1250 0.92 38.2 S800S / XT1S160 / XT2S160 XT3S250 T5S400 T5S630 T6S800 / E1.2B800 T7S1000 / E1.2B1000 E2.2B2000
6 XT2S160 E2.2B1250 E2.2B1600
T6H800 / E1.2N800 / T7H1000 / E1.2N1000 / T7H1250 / E1.2N1250 / T7H1600 / E1.2N1600 /
3 x 800 1155 3465 38.2 T7S1250 / E1.2B1250 / E2.2N1250 1250 0.92 57.3 XT1H160 / XT2H160 XT4H250 T5H400 T5H630 E2.2N2000
E2.2N800 E2.2N1000 E2.2N1250 E2.2N1600
T7S1250 / E1.2B1250 /
1 x 1000 1443 1443 24.1 E1.2B1600 / E2.2B1600 1600 0.9 24.1 S800C / XT1C160 XT1C160 XT3N250 T5N400 T5N630 T6N800 / E1.2B800 T7S1000 / E1.2B1000 - -
E2.2B1250
6 XT1S160 / T6S800 / E1.2C800 / T7S1000 / E1.2C1000 / T7S1250 / E1.2C1250 / T7S1600 / E1.2C1600 /
2 x 1000 1443 2686 24.1 E1.2B1600 / E2.2B1600 1600 0.9 48.2 S800S / XT1S160 / XT2S160 XT3S250 T5S400 T5S630 E2.2N2000
XT2S160 E2.2N800 E2.2N1000 E2.2N1250 E2.2N1600
3 x 1000 1443 4329 48.2 E1.2C1600 / E2.2N1600 1600 0.9 72.3 XT2L160 XT4L250 T5L400 T5L630 T6L800 / E2.2S800 T7L1000 / E2.2S1000 T7L1250 / E2.2S1250 T7L1600 / E2.2S1600 E2.2S2000
T7S1250 / E1.2B1250 / T7S1600 / E1.2B1600 /
1 x 1250 1804 1804 29.8 E2.2B2000 2000 0.9 29.8 S800N / XT1N160 XT1N160 XT3N250 T5N400 T5N630 T6N800 / E1.2B800 T7S1000 / E1.2B1000 -
E2.2B1250 E2.2B1600
6 T6H800 / E1.2N800 / T7H1000 / E1.2N1000 / T7H1250 / E1.2N1250 / T7H1600 / E1.2N1600 /
2 x 1250 1804 3608 29.8 E2.2B2000 2000 0.9 59.6 XT1H160 / XT2H160 XT4H250 T5H400 T5H630 E2.2N2000
E2.2N800 E2.2N1000 E2.2N1250 E2.2N1600
3 x 1250 1804 5412 59.6 E2.2N2000 2000 0.9 89.4 XT2L160 XT4L250 T5L400 T5L630 T6L800 / E2.2H800 T7L1000 / E2.2H1000 T7L1250 / E2.2H1250 T7L1600 / E2.2H1600 E2.2H2000
XT1S160 / T7S1250 / E1.2B1250 / T7S1600 / E1.2B1600 /
1 x 1600 2309 2309 38.2 E2.2N2500 2500 0.92 38.2 S800S / XT1S160 / XT2S160 XT2S160 XT3S250 T5S400 T5S630 T6S800 / E1.2B800 T7S1000 / E1.2B1000 E2.2B1250 E2.2B1600 E2.2B2000
6
2 x 1600 2309 4618 38.2 E2.2N2500 2500 0.92 76.4 XT2L160 XT4L250 T5L400 T5L630 T6L800 / E2.2S800 T7L1000 / E2.2S1000 T7L1250 / E2.2S1250 T7L1600 / E2.2S1600 E2.2S2000
3 x 1600 2309 6927 76.4 E2.2S2500 2500 0.92 114.6 XT2L160 XT4L250 T5L400 T5L630 T7L800 T7L1000 T7L1250 T7L1600 E4.2V2000
XT1S160 / T6S800 / E1.2C800 / T7S1000 / E1.2C1000 / T7S1250 / E1.2C1250 / T7S1600 / E1.2C1600 /
1 x 2000 2887 2887 48.3 E4.2N3200 3200 0.9 48.3 S800S / XT1S160 / XT2S160 XT3S250 T5S400 T5S630 E2.2N2000
6 XT2S160 E2.2N800 E2.2N1000 E2.2N1250 E2.2N1600
2 x 2000 2887 5774 48.3 E4.2N3200 3200 0.9 96.6 XT2L160 XT4L250 T5L400 T5L630 T6L800 / E2.2H800 T7L1000 / E2.2H1000 T7L1250 / E2.2H1250 T7L1600 / E2.2H1600 E2.2H2000
T6H800 / E1.2N800 / T7H1000 / E1.2N1000 / T7H1250 / E1.2N1250 / T7H1600 / E1.2N1600 /
1 x 2500 3608 3608 60.3 E4.2N4000 4000 0.9 60 XT1H160 / XT2H160 XT4H250 T5H400 T5H630 E2.2N2000
6 E2.2N800 E2.2N1000 E2.2N1250 E2.2N1600
2 x 2500 3608 7216 60.3 E4.2N4000 4000 0.9 120 XT2L160 XT4L250 T5L400 T5L630 T7L800 T7L1000 T7L1250 T7L1600 E4.2V2000
