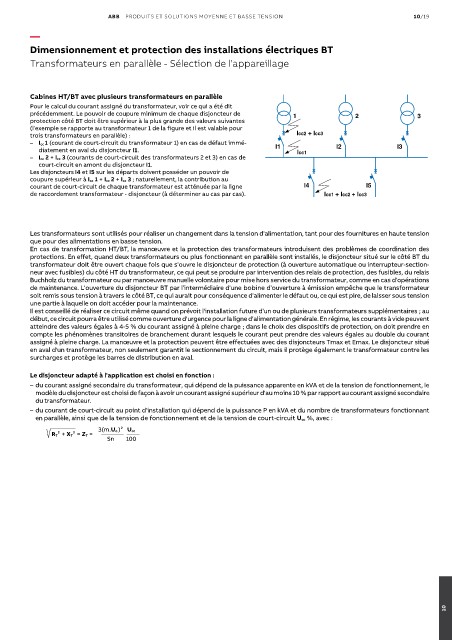

ABB  PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION                             10/19

         —
         Dimensionnement et protection des installations électriques BT

         Transformateurs en parallèle - Sélection de l'appareillage



         Cabines HT/BT avec plusieurs transformateurs en parallèle
         Pour le calcul du courant assigné du transformateur, voir ce qui a été dit
         précédemment. Le pouvoir de coupure minimum de chaque disjoncteur de
         protection côté BT doit être supérieur à la plus grande des valeurs suivantes
         (l'exemple se rapporte au transformateur 1 de la figure et il est valable pour
         trois transformateurs en parallèle) :
            – I cc 1 (courant de court-circuit du transformateur 1) en cas de défaut immé-
           diatement en aval du disjoncteur I1.
            – I cc 2 + I cc 3 (courants de court-circuit des transformateurs 2 et 3) en cas de
           court-circuit en amont du disjoncteur I1.
         Les disjoncteurs I4 et I5 sur les départs doivent posséder un pouvoir de
         coupure supérieur à I cc 1 + I cc 2 + I cc 3 ; naturellement, la contribution au
         courant de court-circuit de chaque transformateur est atténuée par la ligne
         de raccordement transformateur - disjoncteur (à déterminer au cas par cas).





         Les transformateurs sont utilisés pour réaliser un changement dans la tension d'alimentation, tant pour des fournitures en haute tension
         que pour des alimentations en basse tension.
         En cas de transformation HT/BT, la manœuvre et la protection des transformateurs introduisent des problèmes de coordination des
         protections. En effet, quand deux transformateurs ou plus fonctionnant en parallèle sont installés, le disjoncteur situé sur le côté BT du
         transformateur doit être ouvert chaque fois que s'ouvre le disjoncteur de protection (à ouverture automatique ou interrupteur-section-
         neur avec fusibles) du côté HT du transformateur, ce qui peut se produire par intervention des relais de protection, des fusibles, du relais
         Buchholz du transformateur ou par manoeuvre manuelle volontaire pour mise hors service du transformateur, comme en cas d'opérations
         de maintenance. L'ouverture du disjoncteur BT par l'intermédiaire d'une bobine d'ouverture à émission empêche que le transformateur
         soit remis sous tension à travers le côté BT, ce qui aurait pour conséquence d'alimenter le défaut ou, ce qui est pire, de laisser sous tension
         une partie à laquelle on doit accéder pour la maintenance.
         Il est conseillé de réaliser ce circuit même quand on prévoit l'installation future d'un ou de plusieurs transformateurs supplémentaires ; au
         début, ce circuit pourra être utilisé comme ouverture d'urgence pour la ligne d'alimentation générale. En régime, les courants à vide peuvent
         atteindre des valeurs égales à 4-5 % du courant assigné à pleine charge ; dans le choix des dispositifs de protection, on doit prendre en
         compte les phénomènes transitoires de branchement durant lesquels le courant peut prendre des valeurs égales au double du courant
         assigné à pleine charge. La manœuvre et la protection peuvent être effectuées avec des disjoncteurs Tmax et Emax. Le disjoncteur situé
         en aval d'un transformateur, non seulement garantit le sectionnement du circuit, mais il protège également le transformateur contre les
         surcharges et protège les barres de distribution en aval.

         Le disjoncteur adapté à l'application est choisi en fonction :
         – du courant assigné secondaire du transformateur, qui dépend de la puissance apparente en kVA et de la tension de fonctionnement, le
          modèle du disjoncteur est choisi de façon à avoir un courant assigné supérieur d'au moins 10 % par rapport au courant assigné secondaire
          du transformateur.
         – du courant de court-circuit au point d'installation qui dépend de la puissance P en kVA et du nombre de transformateurs fonctionnant
          en parallèle, ainsi que de la tension de fonctionnement et de la tension de court-circuit U cc %, avec :
               R T² + X T² = Z T =   3(m.U o )²  U cc
                             Sn   100
