ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 10/15

—

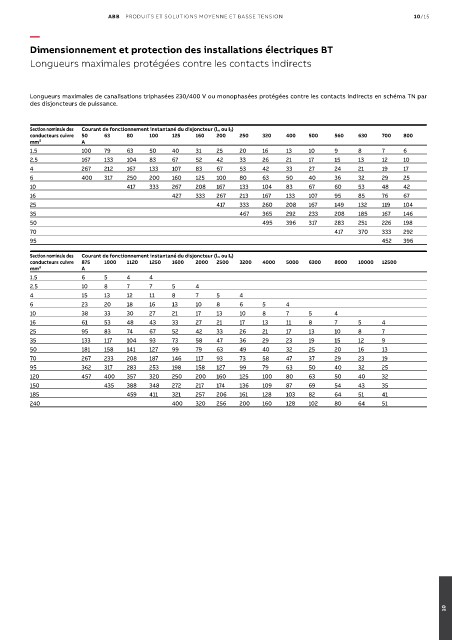

Dimensionnement et protection des installations électriques BT

Longueurs maximales protégées contre les contacts indirects

Longueurs maximales de canalisations triphasées 230/400 V ou monophasées protégées contre les contacts indirects en schéma TN par
des disjoncteurs de puissance.

Section nominale des Courant de fonctionnement instantané du disjoncteur (l m ou I 3)
conducteurs cuivre 50 63 80 100 125 160 200 250 320 400 500 560 630 700 800
mm² A
1.5 100 79 63 50 40 31 25 20 16 13 10 9 8 7 6
2.5 167 133 104 83 67 52 42 33 26 21 17 15 13 12 10
4 267 212 167 133 107 83 67 53 42 33 27 24 21 19 17
6 400 317 250 200 160 125 100 80 63 50 40 36 32 29 25
10 417 333 267 208 167 133 104 83 67 60 53 48 42
16 427 333 267 213 167 133 107 95 85 76 67
25 417 333 260 208 167 149 132 119 104
35 467 365 292 233 208 185 167 146
50 495 396 317 283 251 226 198
70 417 370 333 292
95 452 396

Section nominale des Courant de fonctionnement instantané du disjoncteur (l m ou I 3)
conducteurs cuivre 875 1000 1120 1250 1600 2000 2500 3200 4000 5000 6300 8000 10000 12500
mm² A
1.5 6 5 4 4
2.5 10 8 7 7 5 4
4 15 13 12 11 8 7 5 4
6 23 20 18 16 13 10 8 6 5 4
10 38 33 30 27 21 17 13 10 8 7 5 4
16 61 53 48 43 33 27 21 17 13 11 8 7 5 4
25 95 83 74 67 52 42 33 26 21 17 13 10 8 7
35 133 117 104 93 73 58 47 36 29 23 19 15 12 9
50 181 158 141 127 99 79 63 49 40 32 25 20 16 13
70 267 233 208 187 146 117 93 73 58 47 37 29 23 19
95 362 317 283 253 198 158 127 99 79 63 50 40 32 25
120 457 400 357 320 250 200 160 125 100 80 63 50 40 32
150 435 388 348 272 217 174 136 109 87 69 54 43 35
185 459 411 321 257 206 161 128 103 82 64 51 41
240 400 320 256 200 160 128 102 80 64 51
