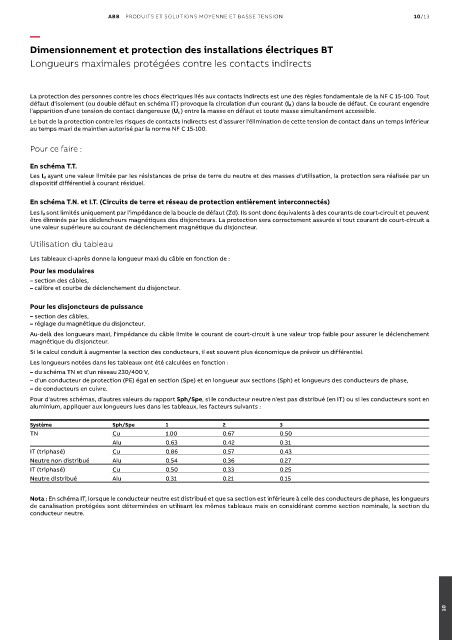

Dimensionnement et protection des installations électriques BT

Longueurs maximales protégées contre les contacts indirects

La protection des personnes contre les chocs électriques liés aux contacts indirects est une des règles fondamentale de la NF C 15-100. Tout
défaut d'isolement (ou double défaut en schéma IT) provoque la circulation d'un courant (I d ) dans la boucle de défaut. Ce courant engendre
l'apparition d'une tension de contact dangereuse (U c ) entre la masse en défaut et toute masse simultanément accessible.
Le but de la protection contre les risques de contacts indirects est d'assurer l'élimination de cette tension de contact dans un temps inférieur
au temps maxi de maintien autorisé par la norme NF C 15-100.

Pour ce faire :

En schéma T.T.
Les I d ayant une valeur limitée par les résistances de prise de terre du neutre et des masses d'utilisation, la protection sera réalisée par un
dispositif différentiel à courant résiduel.
En schéma T.N. et I.T. (Circuits de terre et réseau de protection entièrement interconnectés)
Les I d sont limités uniquement par l'impédance de la boucle de défaut (Zd). Ils sont donc équivalents à des courants de court-circuit et peuvent
être éliminés par les déclencheurs magnétiques des disjoncteurs. La protection sera correctement assurée si tout courant de court-circuit a
une valeur supérieure au courant de déclenchement magnétique du disjoncteur.
Utilisation du tableau

Les tableaux ci-après donne la longueur maxi du câble en fonction de :
Pour les modulaires
– section des câbles,
– calibre et courbe de déclenchement du disjoncteur.

Pour les disjoncteurs de puissance
– section des câbles,
– réglage du magnétique du disjoncteur.
Au-delà des longueurs maxi, l'impédance du câble limite le courant de court-circuit à une valeur trop faible pour assurer le déclenchement
magnétique du disjoncteur.
Si le calcul conduit à augmenter la section des conducteurs, il est souvent plus économique de prévoir un différentiel.
Les longueurs notées dans les tableaux ont été calculées en fonction :
– du schéma TN et d'un réseau 230/400 V,
– d'un conducteur de protection (PE) égal en section (Spe) et en longueur aux sections (Sph) et longueurs des conducteurs de phase,
– de conducteurs en cuivre.
Pour d'autres schémas, d'autres valeurs du rapport Sph/Spe, si le conducteur neutre n'est pas distribué (en IT) ou si les conducteurs sont en
aluminium, appliquer aux longueurs lues dans les tableaux, les facteurs suivants :

Système Sph/Spe 1 2 3
TN Cu 1.00 0.67 0.50
Alu 0.63 0.42 0.31
IT (triphasé) Cu 0.86 0.57 0.43
Neutre non distribué Alu 0.54 0.36 0.27
IT (triphasé) Cu 0.50 0.33 0.25
Neutre distribué Alu 0.31 0.21 0.15

Nota : En schéma IT, lorsque le conducteur neutre est distribué et que sa section est inférieure à celle des conducteurs de phase, les longueurs
de canalisation protégées sont déterminées en utilisant les mêmes tableaux mais en considérant comme section nominale, la section du
conducteur neutre.
