ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 10/17

—

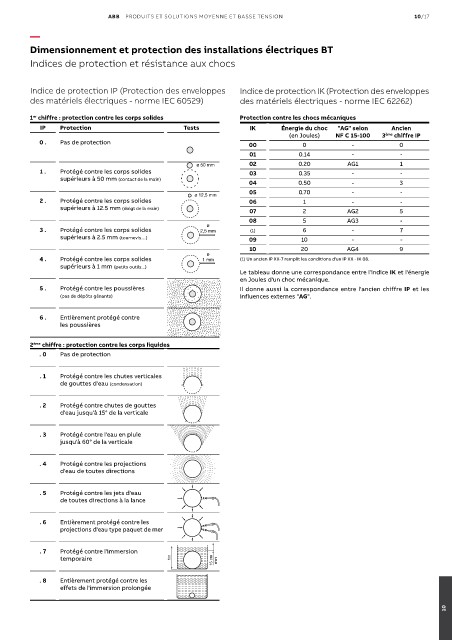

Dimensionnement et protection des installations électriques BT

Indices de protection et résistance aux chocs

Indice de protection IP (Protection des enveloppes Indice de protection IK (Protection des enveloppes
des matériels électriques - norme IEC 60529) des matériels électriques - norme IEC 62262)

er
1 chiffre : protection contre les corps solides Protection contre les chocs mécaniques
IP Protection Tests IK Énergie du choc "AG" selon Ancien
(en Joules) NF C 15-100 3 ème chiffre IP
0 . Pas de protection 00 0 - 0
01 0.14 - -
ø 50 mm 02 0.20 AG1 1
1 . Protégé contre les corps solides 03 0.35 - -
supérieurs à 50 mm (contact de la main)
04 0.50 - 3
05 0.70 - -
ø 12,5 mm
2 . Protégé contre les corps solides 06 1 - -
supérieurs à 12.5 mm (doigt de la main)
07 2 AG2 5
08 5 AG3 -
ø
3 . Protégé contre les corps solides 2,5 mm (1) 6 - 7
supérieurs à 2.5 mm (tournevis…) 09 10 - -
10 20 AG4 9
ø
4 . Protégé contre les corps solides 1 mm (1) Un ancien IP XX-7 remplit les conditions d'un IP XX - IK 08.
supérieurs à 1 mm (petits outils...)
Le tableau donne une correspondance entre l'indice IK et l'énergie
en Joules d'un choc mécanique.
5 . Protégé contre les poussières Il donne aussi la correspondance entre l'ancien chiffre IP et les
(pas de dépôts gênants) influences externes "AG".

6 . Entièrement protégé contre
les poussières

2 ème chiffre : protection contre les corps liquides
. 0 Pas de protection

. 1 Protégé contre les chutes verticales
de gouttes d'eau (condensation)

. 2 Protégé contre chutes de gouttes
d'eau jusqu'à 15° de la verticale

. 3 Protégé contre l'eau en pluie
jusqu'à 60° de la verticale

. 4 Protégé contre les projections
d'eau de toutes directions

. 5 Protégé contre les jets d'eau
de toutes directions à la lance

. 6 Entièrement protégé contre les
projections d'eau type paquet de mer

. 7 Protégé contre l'immersion
temporaire 1m 15 cm mini

. 8 Entièrement protégé contre les
effets de l'immersion prolongée m

10
