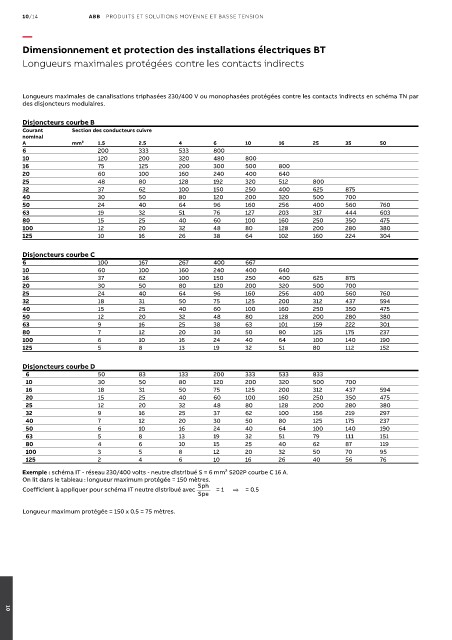

Page 1338 - Les indispensables 2021

10/14 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
Dimensionnement et protection des installations électriques BT

Longueurs maximales protégées contre les contacts indirects

Longueurs maximales de canalisations triphasées 230/400 V ou monophasées protégées contre les contacts indirects en schéma TN par
des disjoncteurs modulaires.

Disjoncteurs courbe B
Courant Section des conducteurs cuivre
nominal
A mm² 1.5 2.5 4 6 10 16 25 35 50
6 200 333 533 800
10 120 200 320 480 800
16 75 125 200 300 500 800
20 60 100 160 240 400 640
25 48 80 128 192 320 512 800
32 37 62 100 150 250 400 625 875
40 30 50 80 120 200 320 500 700
50 24 40 64 96 160 256 400 560 760
63 19 32 51 76 127 203 317 444 603
80 15 25 40 60 100 160 250 350 475
100 12 20 32 48 80 128 200 280 380
125 10 16 26 38 64 102 160 224 304

Disjoncteurs courbe C
6 100 167 267 400 667
10 60 100 160 240 400 640
16 37 62 100 150 250 400 625 875
20 30 50 80 120 200 320 500 700
25 24 40 64 96 160 256 400 560 760
32 18 31 50 75 125 200 312 437 594
40 15 25 40 60 100 160 250 350 475
50 12 20 32 48 80 128 200 280 380
63 9 16 25 38 63 101 159 222 301
80 7 12 20 30 50 80 125 175 237
100 6 10 16 24 40 64 100 140 190
125 5 8 13 19 32 51 80 112 152

Disjoncteurs courbe D
6 50 83 133 200 333 533 833
10 30 50 80 120 200 320 500 700
16 18 31 50 75 125 200 312 437 594
20 15 25 40 60 100 160 250 350 475
25 12 20 32 48 80 128 200 280 380
32 9 16 25 37 62 100 156 219 297
40 7 12 20 30 50 80 125 175 237
50 6 10 16 24 40 64 100 140 190
63 5 8 13 19 32 51 79 111 151
80 4 6 10 15 25 40 62 87 119
100 3 5 8 12 20 32 50 70 95
125 2 4 6 10 16 26 40 56 76
Exemple : schéma IT - réseau 230/400 volts - neutre distribué S = 6 mm² S202P courbe C 16 A.
On lit dans le tableau : longueur maximum protégée = 150 mètres.
Sph
Coefficient à appliquer pour schéma IT neutre distribué avec = 1 ⇒ = 0.5
Spe

Longueur maximum protégée = 150 x 0.5 = 75 mètres.
