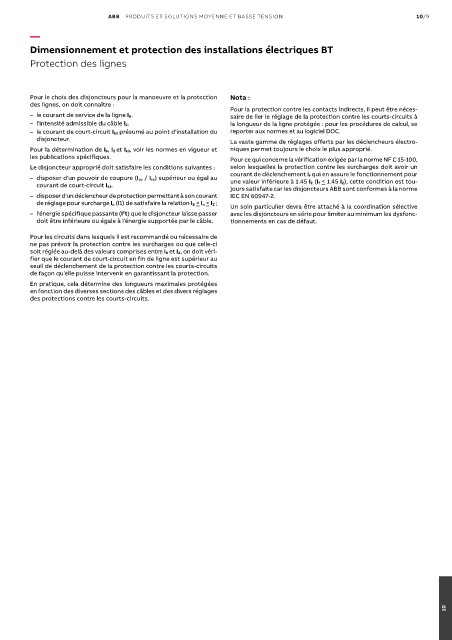

Page 1333 - Les indispensables 2021

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 10/9

—
Dimensionnement et protection des installations électriques BT

Protection des lignes

Pour le choix des disjoncteurs pour la manoeuvre et la protection Nota :
des lignes, on doit connaître :
Pour la protection contre les contacts indirects, il peut être néces-
– le courant de service de la ligne I B. saire de lier le réglage de la protection contre les courts-circuits à
– l'intensité admissible du câble I Z. la longueur de la ligne protégée : pour les procédures de calcul, se
– le courant de court-circuit I k3 présumé au point d'installation du reporter aux normes et au logiciel DOC.
disjoncteur. La vaste gamme de réglages offerts par les déclencheurs électro-
Pour la détermination de I B, I Z et I k3, voir les normes en vigueur et niques permet toujours le choix le plus approprié.
les publications spécifiques. Pour ce qui concerne la vérification exigée par la norme NF C 15-100,
Le disjoncteur approprié doit satisfaire les conditions suivantes : selon lesquelles la protection contre les surcharges doit avoir un
courant de déclenchement I f qui en assure le fonctionnement pour
– disposer d'un pouvoir de coupure (I cu / I cs) supérieur ou égal au une valeur inférieure à 1.45 I Z (I f < 1.45 I Z), cette condition est tou-
courant de court-circuit I k3.
jours satisfaite car les disjoncteurs ABB sont conformes à la norme
– disposer d'un déclencheur de protection permettant à son courant IEC EN 60947-2.
de réglage pour surcharge I n (I1) de satisfaire la relation I B < I n < I Z ;
Un soin particulier devra être attaché à la coordination sélective
– l'énergie spécifique passante (I t) que le disjoncteur laisse passer avec les disjoncteurs en série pour limiter au minimum les dysfonc-
2
doit être inférieure ou égale à l'énergie supportée par le câble. tionnements en cas de défaut.
Pour les circuits dans lesquels il est recommandé ou nécessaire de
ne pas prévoir la protection contre les surcharges ou que celle-ci
soit réglée au-delà des valeurs comprises entre I B et I Z, on doit véri-
fier que le courant de court-circuit en fin de ligne est supérieur au
seuil de déclenchement de la protection contre les courts-circuits
de façon qu'elle puisse intervenir en garantissant la protection.
En pratique, cela détermine des longueurs maximales protégées
en fonction des diverses sections des câbles et des divers réglages
des protections contre les courts-circuits.
