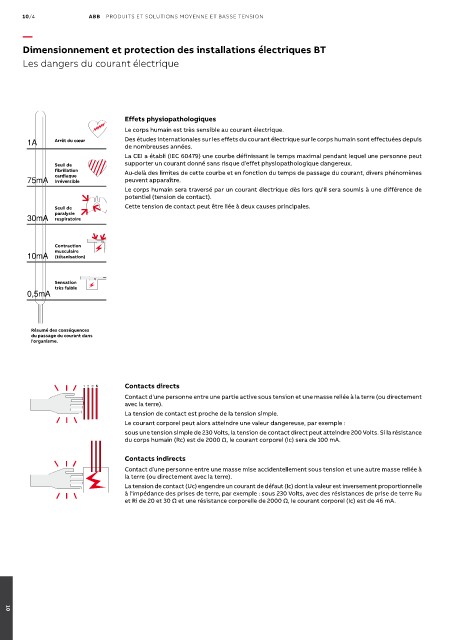

Dimensionnement et protection des installations électriques BT

Les dangers du courant électrique

Effets physiopathologiques
Le corps humain est très sensible au courant électrique.
Arrêt du cœur Des études internationales sur les effets du courant électrique sur le corps humain sont effectuées depuis
de nombreuses années.
La CEI a établi (IEC 60479) une courbe définissant le temps maximal pendant lequel une personne peut
Seuil de supporter un courant donné sans risque d'effet physiopathologique dangereux.
fibrillation Au-delà des limites de cette courbe et en fonction du temps de passage du courant, divers phénomènes
cardiaque
irréversible peuvent apparaître.
Le corps humain sera traversé par un courant électrique dès lors qu'il sera soumis à une différence de
potentiel (tension de contact).
Seuil de Cette tension de contact peut être liée à deux causes principales.
paralysie
respiratoire

Contraction
musculaire
(tétanisation)

Sensation
très faible

Résumé des conséquences
du passage du courant dans
l'organisme.

Contacts directs
Contact d'une personne entre une partie active sous tension et une masse reliée à la terre (ou directement
avec la terre).
La tension de contact est proche de la tension simple.
Le courant corporel peut alors atteindre une valeur dangereuse, par exemple :
sous une tension simple de 230 Volts, la tension de contact direct peut atteindre 200 Volts. Si la résistance
du corps humain (Rc) est de 2000 Ω, le courant corporel (Ic) sera de 100 mA.

Contacts indirects
Contact d'une personne entre une masse mise accidentellement sous tension et une autre masse reliée à
la terre (ou directement avec la terre).
La tension de contact (Uc) engendre un courant de défaut (Ic) dont la valeur est inversement proportionnelle
à l'impédance des prises de terre, par exemple : sous 230 Volts, avec des résistances de prise de terre Ru
et Ri de 20 et 30 Ω et une résistance corporelle de 2000 Ω, le courant corporel (Ic) est de 46 mA.
