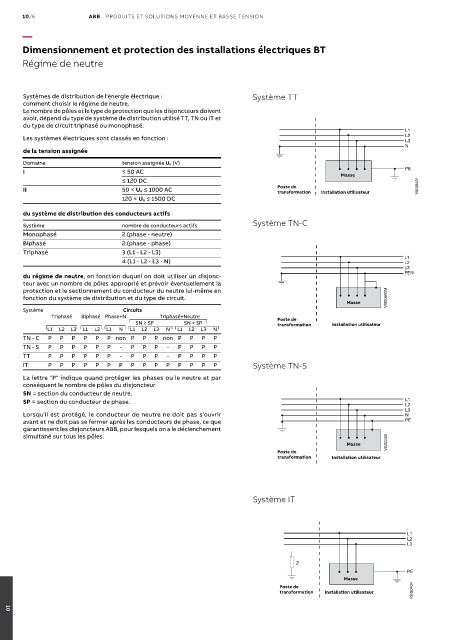

10/6 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
Dimensionnement et protection des installations électriques BT

Régime de neutre

Systèmes de distribution de l'énergie électrique : Système TT
comment choisir le régime de neutre.
Le nombre de pôles et le type de protection que les disjoncteurs doivent
avoir, dépend du type de système de distribution utilisé TT, TN ou IT et
du type de circuit triphasé ou monophasé.
L1
Les systèmes électriques sont classés en fonction : L2
L3
N
de la tension assignée
Domaine tension assignée U n (V)
I ≤ 50 AC PE
Masse
≤ 120 DC
II 50 < U n ≤ 1000 AC Poste de Installation utilisateur VSIS0401
transformation
120 < U n ≤ 1500 DC
du système de distribution des conducteurs actifs
Système nombre de conducteurs actifs Système TN-C
Monophasé 2 (phase - neutre)
Biphasé 2 (phase - phase)
Triphasé 3 (L1 - L2 - L3)
4 (L1 - L2 - L3 - N) L1
L2
L3
du régime de neutre, en fonction duquel on doit utiliser un disjonc- PEN
teur avec un nombre de pôles approprié et prévoir éventuellement la
protection et le sectionnement du conducteur du neutre lui-même en
fonction du système de distribution et du type de circuit. VSIS0402M
Masse
Système Circuits
Triphasé Biphasé Phase+N Triphasé+Neutre Poste de
SN ≥ SP SN < SP transformation Installation utilisateur
L1 L2 L3 L1 L2 L1 N L1 L2 L3 N L1 L2 L3 N
TN - C P P P P P P non P P P non P P P P
TN - S P P P P P P - P P P - P P P P
TT P P P P P P - P P P - P P P P
IT P P P P P P P P P P P P P P P Système TN-S

La lettre "P" indique quand protéger les phases ou le neutre et par
conséquent le nombre de pôles du disjoncteur.
SN = section du conducteur de neutre.
SP = section du conducteur de phase. L1
L2
L3
Lorsqu'il est protégé, le conducteur de neutre ne doit pas s'ouvrir N
avant et ne doit pas se fermer après les conducteurs de phase, ce que PE
garantissent les disjoncteurs ABB, pour lesquels on a le déclenchement
simultané sur tous les pôles.
Masse VSIS0403
Poste de
transformation Installation utilisateur

Système IT

L1
L2
L3

Z
PE
Masse
Poste de
transformation Installation utilisateur VSIS0404
