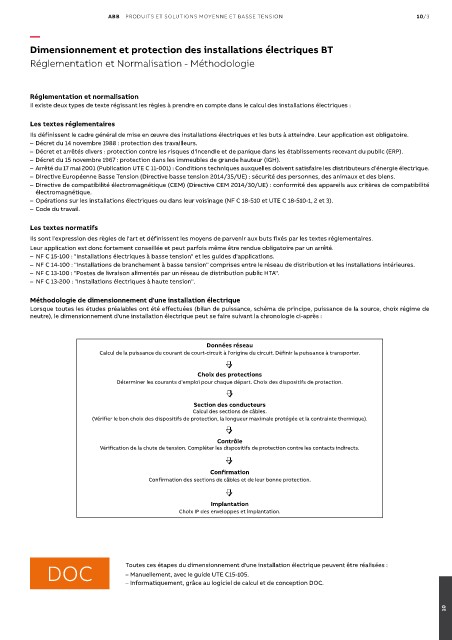

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 10/3

—
Dimensionnement et protection des installations électriques BT

Réglementation et Normalisation - Méthodologie

Réglementation et normalisation
Il existe deux types de texte régissant les règles à prendre en compte dans le calcul des installations électriques :

Les textes réglementaires
Ils définissent le cadre général de mise en œuvre des installations électriques et les buts à atteindre. Leur application est obligatoire.
– Décret du 14 novembre 1988 : protection des travailleurs.
– Décret et arrêtés divers : protection contre les risques d'incendie et de panique dans les établissements recevant du public (ERP).
– Décret du 15 novembre 1967 : protection dans les immeubles de grande hauteur (IGH).
– Arrêté du 17 mai 2001 (Publication UTE C 11-001) : Conditions techniques auxquelles doivent satisfaire les distributeurs d'énergie électrique.
– Directive Européenne Basse Tension (Directive basse tension 2014/35/UE) : sécurité des personnes, des animaux et des biens.
– Directive de compatibilité électromagnétique (CEM) (Directive CEM 2014/30/UE) : conformité des appareils aux critères de compatibilité
électromagnétique.
– Opérations sur les installations électriques ou dans leur voisinage (NF C 18-510 et UTE C 18-510-1, 2 et 3).
– Code du travail.

Les textes normatifs
Ils sont l'expression des règles de l'art et définissent les moyens de parvenir aux buts fixés par les textes réglementaires.
Leur application est donc fortement conseillée et peut parfois même être rendue obligatoire par un arrêté.
– NF C 15-100 : "Installations électriques à basse tension" et les guides d'applications.
– NF C 14-100 : "Installations de branchement à basse tension" comprises entre le réseau de distribution et les installations intérieures.
– NF C 13-100 : "Postes de livraison alimentés par un réseau de distribution public HTA".
– NF C 13-200 : "Installations électriques à haute tension".

Méthodologie de dimensionnement d'une installation électrique
Lorsque toutes les études préalables ont été effectuées (bilan de puissance, schéma de principe, puissance de la source, choix régime de
neutre), le dimensionnement d'une installation électrique peut se faire suivant la chronologie ci-après :

Données réseau
Calcul de la puissance du courant de court-circuit à l'origine du circuit. Définir la puissance à transporter.

Choix des protections
Déterminer les courants d'emploi pour chaque départ. Choix des dispositifs de protection.

Section des conducteurs
Calcul des sections de câbles.
(Vérifier le bon choix des dispositifs de protection, la longueur maximale protégée et la contrainte thermique).

Contrôle
Vérification de la chute de tension. Compléter les dispositifs de protection contre les contacts indirects.

Confirmation
Confirmation des sections de câbles et de leur bonne protection.

Implantation
Choix IP des enveloppes et implantation.

DOC Toutes ces étapes du dimensionnement d'une installation électrique peuvent être réalisées :
– Manuellement, avec le guide UTE C15-105.
– Informatiquement, grâce au logiciel de calcul et de conception DOC.

10
