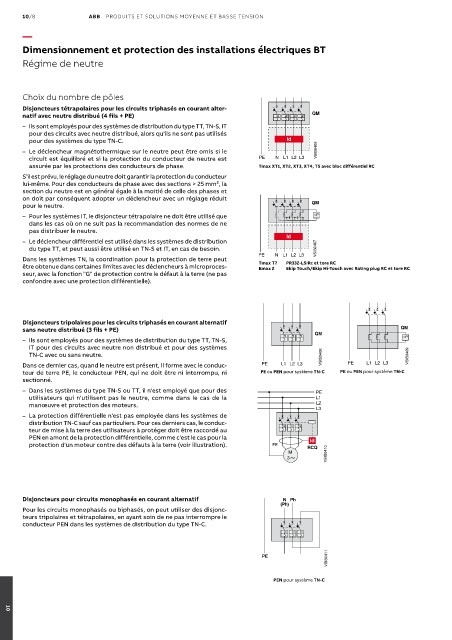

Page 1332 - Les indispensables 2021

10/8 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
Dimensionnement et protection des installations électriques BT

Régime de neutre

Choix du nombre de pôles
Disjoncteurs tétrapolaires pour les circuits triphasés en courant alter-
natif avec neutre distribué (4 fils + PE)
– Ils sont employés pour des systèmes de distribution du type TT, TN-S, IT
pour des circuits avec neutre distribué, alors qu'ils ne sont pas utilisés
pour des systèmes du type TN-C.
– Le déclencheur magnétothermique sur le neutre peut être omis si le
circuit est équilibré et si la protection du conducteur de neutre est
assurée par les protections des conducteurs de phase. Tmax XT1, XT2, XT3, XT4, T5 avec bloc différentiel RC
S'il est prévu, le réglage du neutre doit garantir la protection du conducteur
lui-même. Pour des conducteurs de phase avec des sections > 25 mm², la
section du neutre est en général égale à la moitié de celle des phases et
on doit par conséquent adopter un déclencheur avec un réglage réduit
pour le neutre.
– Pour les systèmes IT, le disjoncteur tétrapolaire ne doit être utilisé que ∝P
dans les cas où on ne suit pas la recommandation des normes de ne
pas distribuer le neutre.
– Le déclencheur différentiel est utilisé dans les systèmes de distribution
du type TT, et peut aussi être utilisé en TN-S et IT, en cas de besoin.
Dans les systèmes TN, la coordination pour la protection de terre peut Tmax T7 PR332-LSIRc et tore RC
être obtenue dans certaines limites avec les déclencheurs à microproces- Emax 2 Ekip Touch/Ekip Hi-Touch avec Rating plug RC et tore RC
seur, avec la fonction "G" de protection contre le défaut à la terre (ne pas
confondre avec une protection différentielle).

Disjoncteurs tripolaires pour les circuits triphasés en courant alternatif
sans neutre distribué (3 fils + PE)
∝P
– Ils sont employés pour des systèmes de distribution du type TT, TN-S,
IT pour des circuits avec neutre non distribué et pour des systèmes
TN-C avec ou sans neutre.
Dans ce dernier cas, quand le neutre est présent, il forme avec le conduc-
teur de terre PE, le conducteur PEN, qui ne doit être ni interrompu, ni PE ou PEN pour système TN-C PE ou PEN pour système TN-C
sectionné.
– Dans les systèmes du type TN-S ou TT, il n'est employé que pour des
utilisateurs qui n'utilisent pas le neutre, comme dans le cas de la
manœuvre et protection des moteurs.
– La protection différentielle n'est pas employée dans les systèmes de
distribution TN-C sauf cas particuliers. Pour ces derniers cas, le conduc-
teur de mise à la terre des utilisateurs à protéger doit être raccordé au
PEN en amont de la protection différentielle, comme c'est le cas pour la
protection d'un moteur contre des défauts à la terre (voir illustration). PE

Disjoncteurs pour circuits monophasés en courant alternatif N Ph
(Ph)
Pour les circuits monophasés ou biphasés, on peut utiliser des disjonc-
teurs tripolaires et tétrapolaires, en ayant soin de ne pas interrompre le
conducteur PEN dans les systèmes de distribution du type TN-C.

VSIS0411
PE

PEN pour système TN-C

10
