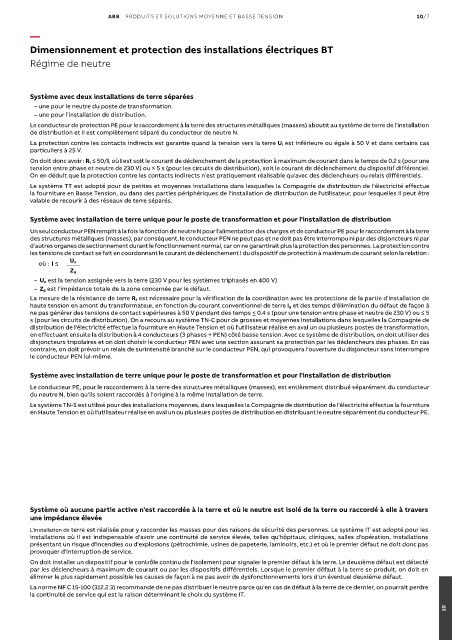

Dimensionnement et protection des installations électriques BT

Régime de neutre

Système avec deux installations de terre séparées
– une pour le neutre du poste de transformation.
– une pour l'installation de distribution.
Le conducteur de protection PE pour le raccordement à la terre des structures métalliques (masses) aboutit au système de terre de l'installation
de distribution et il est complètement séparé du conducteur de neutre N.
La protection contre les contacts indirects est garantie quand la tension vers la terre U I est inférieure ou égale à 50 V et dans certains cas
particuliers à 25 V.
On doit donc avoir : R t ≤ 50/I, où I est soit le courant de déclenchement de la protection à maximum de courant dans le temps de 0.2 s (pour une
tension entre phase et neutre de 230 V) ou ≤ 5 s (pour les circuits de distribution), soit le courant de déclenchement du dispositif différentiel.
On en déduit que la protection contre les contacts indirects n'est pratiquement réalisable qu'avec des déclencheurs ou relais différentiels.
Le système TT est adopté pour de petites et moyennes installations dans lesquelles la Compagnie de distribution de l'électricité effectue
la fourniture en Basse Tension, ou dans des parties périphériques de l'installation de distribution de l'utilisateur, pour lesquelles il peut être
valable de recourir à des réseaux de terre séparés.

Système avec installation de terre unique pour le poste de transformation et pour l'installation de distribution
Un seul conducteur PEN remplit à la fois la fonction de neutre N pour l'alimentation des charges et de conducteur PE pour le raccordement à la terre
des structures métalliques (masses), par conséquent, le conducteur PEN ne peut pas et ne doit pas être interrompu ni par des disjoncteurs ni par
d'autres organes de sectionnement durant le fonctionnement normal, car on ne garantirait plus la protection des personnes. La protection contre
les tensions de contact se fait en coordonnant le courant de déclenchement I du dispositif de protection à maximum de courant selon la relation :
où : I ≤ U o
Z g
– U o est la tension assignée vers la terre (230 V pour les systèmes triphasés en 400 V)
– Z g est l'impédance totale de la zone concernée par le défaut.
La mesure de la résistance de terre R t est nécessaire pour la vérification de la coordination avec les protections de la partie d'installation de
haute tension en amont du transformateur, en fonction du courant conventionnel de terre I g et des temps d'élimination du défaut de façon à
ne pas générer des tensions de contact supérieures à 50 V pendant des temps < 0.4 s (pour une tension entre phase et neutre de 230 V) ou ≤ 5
s (pour les circuits de distribution). On a recours au système TN-C pour de grosses et moyennes installations dans lesquelles la Compagnie de
distribution de l'électricité effectue la fourniture en Haute Tension et où l'utilisateur réalise en aval un ou plusieurs postes de transformation,
en effectuant ensuite la distribution à 4 conducteurs (3 phases + PEN) côté basse tension. Avec ce système de distribution, on doit utiliser des
disjoncteurs tripolaires et on doit choisir le conducteur PEN avec une section assurant sa protection par les déclencheurs des phases. En cas
contraire, on doit prévoir un relais de surintensité branché sur le conducteur PEN, qui provoquera l'ouverture du disjoncteur sans interrompre
le conducteur PEN lui-même.

Système avec installation de terre unique pour le poste de transformation et pour l'installation de distribution
Le conducteur PE, pour le raccordement à la terre des structures métalliques (masses), est entièrement distribué séparément du conducteur
du neutre N, bien qu'ils soient raccordés à l'origine à la même installation de terre.
Le système TN-S est utilisé pour des installations moyennes, dans lesquelles la Compagnie de distribution de l'électricité effectue la fourniture
en Haute Tension et où l'utilisateur réalise en aval un ou plusieurs postes de distribution en distribuant le neutre séparément du conducteur PE.

Système où aucune partie active n'est raccordée à la terre et où le neutre est isolé de la terre ou raccordé à elle à travers
une impédance élevée
L'installation de terre est réalisée pour y raccorder les masses pour des raisons de sécurité des personnes. Le système IT est adopté pour les
installations où il est indispensable d'avoir une continuité de service élevée, telles qu'hôpitaux, cliniques, salles d'opération, installations
présentant un risque d'incendies ou d'explosions (pétrochimie, usines de papeterie, laminoirs, etc.) et où le premier défaut ne doit donc pas
provoquer d'interruption de service.
On doit installer un dispositif pour le contrôle continu de l'isolement pour signaler le premier défaut à la terre. Le deuxième défaut est détecté
par les déclencheurs à maximum de courant ou par les dispositifs différentiels. Lorsque le premier défaut à la terre se produit, on doit en
éliminer le plus rapidement possible les causes de façon à ne pas avoir de dysfonctionnements lors d'un éventuel deuxième défaut.
La norme NF C 15-100 (312.2.3) recommande de ne pas distribuer le neutre parce qu'en cas de défaut à la terre de ce dernier, on pourrait perdre
la continuité de service qui est la raison déterminant le choix du système IT.
