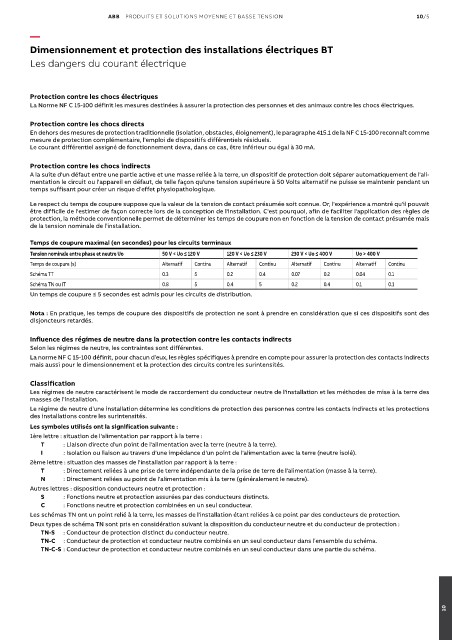

Dimensionnement et protection des installations électriques BT

Les dangers du courant électrique

Protection contre les chocs électriques
La Norme NF C 15-100 définit les mesures destinées à assurer la protection des personnes et des animaux contre les chocs électriques.

Protection contre les chocs directs
En dehors des mesures de protection traditionnelle (isolation, obstacles, éloignement), le paragraphe 415.1 de la NF C 15-100 reconnaît comme
mesure de protection complémentaire, l'emploi de dispositifs différentiels résiduels.
Le courant différentiel assigné de fonctionnement devra, dans ce cas, être inférieur ou égal à 30 mA.
Protection contre les chocs indirects
A la suite d'un défaut entre une partie active et une masse reliée à la terre, un dispositif de protection doit séparer automatiquement de l'ali-
mentation le circuit ou l'appareil en défaut, de telle façon qu'une tension supérieure à 50 Volts alternatif ne puisse se maintenir pendant un
temps suffisant pour créer un risque d'effet physiopathologique.

Le respect du temps de coupure suppose que la valeur de la tension de contact présumée soit connue. Or, l'expérience a montré qu'il pouvait
être difficile de l'estimer de façon correcte lors de la conception de l'installation. C'est pourquoi, afin de faciliter l'application des règles de
protection, la méthode conventionnelle permet de déterminer les temps de coupure non en fonction de la tension de contact présumée mais
de la tension nominale de l'installation.

Temps de coupure maximal (en secondes) pour les circuits terminaux
Tension nominale entre phase et neutre Uo 50 V < Uo ≤ 120 V 120 V < Uo ≤ 230 V 230 V < Uo ≤ 400 V Uo > 400 V
Temps de coupure (s) Alternatif Continu Alternatif Continu Alternatif Continu Alternatif Continu
Schéma TT 0.3 5 0.2 0.4 0.07 0.2 0.04 0.1
Schéma TN ou IT 0.8 5 0.4 5 0.2 0.4 0.1 0.1
Un temps de coupure ≤ 5 secondes est admis pour les circuits de distribution.

Nota : En pratique, les temps de coupure des dispositifs de protection ne sont à prendre en considération que si ces dispositifs sont des
disjoncteurs retardés.

Influence des régimes de neutre dans la protection contre les contacts indirects
Selon les régimes de neutre, les contraintes sont différentes.
La norme NF C 15-100 définit, pour chacun d'eux, les règles spécifiques à prendre en compte pour assurer la protection des contacts indirects
mais aussi pour le dimensionnement et la protection des circuits contre les surintensités.

Classification
Les régimes de neutre caractérisent le mode de raccordement du conducteur neutre de l'installation et les méthodes de mise à la terre des
masses de l'installation.
Le régime de neutre d'une installation détermine les conditions de protection des personnes contre les contacts indirects et les protections
des installations contre les surintensités.
Les symboles utilisés ont la signification suivante :
1ère lettre : situation de l'alimentation par rapport à la terre :
T : Liaison directe d'un point de l'alimentation avec la terre (neutre à la terre).
I : Isolation ou liaison au travers d'une impédance d'un point de l'alimentation avec la terre (neutre isolé).
2ème lettre : situation des masses de l'installation par rapport à la terre :
T : Directement reliées à une prise de terre indépendante de la prise de terre de l'alimentation (masse à la terre).
N : Directement reliées au point de l'alimentation mis à la terre (généralement le neutre).
Autres lettres : disposition conducteurs neutre et protection :
S : Fonctions neutre et protection assurées par des conducteurs distincts.
C : Fonctions neutre et protection combinées en un seul conducteur.
Les schémas TN ont un point relié à la terre, les masses de l'installation étant reliées à ce point par des conducteurs de protection.
Deux types de schéma TN sont pris en considération suivant la disposition du conducteur neutre et du conducteur de protection :
TN-S : Conducteur de protection distinct du conducteur neutre.
TN-C : Conducteur de protection et conducteur neutre combinés en un seul conducteur dans l'ensemble du schéma.
TN-C-S : Conducteur de protection et conducteur neutre combinés en un seul conducteur dans une partie du schéma.
