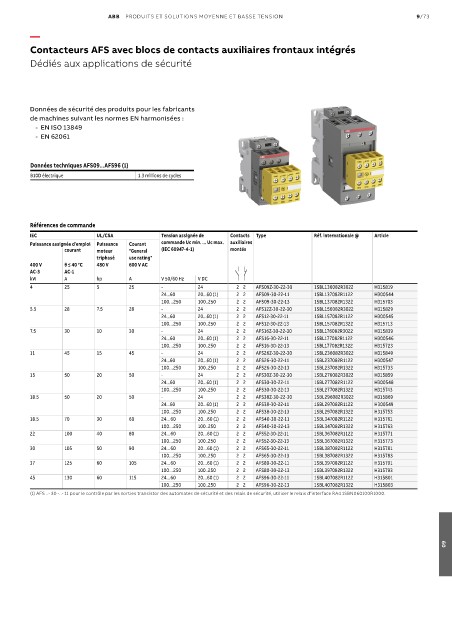

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 9/73
—
Contacteurs AFS avec blocs de contacts auxiliaires frontaux intégrés
Dédiés aux applications de sécurité
Données de sécurité des produits pour les fabricants
de machines suivant les normes EN harmonisées :
- EN ISO 13849
- EN 62061
Données techniques AFS09...AFS96 (1)
B10D électrique 1.3 millions de cycles
Références de commande
IEC UL/CSA Tension assignée de Contacts Type Réf. internationale @ Article
Puissance assignée d'emploi Puissance Courant commande Uc min. ... Uc max. auxiliaires
courant moteur "General (IEC 60947-4-1) montés
triphasé use rating"
400 V θ ≤ 40 °C 480 V 600 V AC
AC-3 AC-1
kW A hp A V 50/60 Hz V DC
4 25 5 25 - 24 2 2 AFS09Z-30-22-30 1SBL136082R3022 H315819
24...60 20...60 (1) 2 2 AFS09-30-22-11 1SBL137082R1122 H300544
100…250 100..250 2 2 AFS09-30-22-13 1SBL137082R1322 H315703
5.5 28 7.5 28 - 24 2 2 AFS12Z-30-22-30 1SBL156082R3022 H315829
24...60 20...60 (1) 2 2 AFS12-30-22-11 1SBL157082R1122 H300545
100…250 100..250 2 2 AFS12-30-22-13 1SBL157082R1322 H315713
7.5 30 10 30 - 24 2 2 AFS16Z-30-22-30 1SBL176082R3022 H315839
24...60 20...60 (1) 2 2 AFS16-30-22-11 1SBL177082R1122 H300546
100…250 100..250 2 2 AFS16-30-22-13 1SBL177082R1322 H315723
11 45 15 45 - 24 2 2 AFS26Z-30-22-30 1SBL236082R3022 H315849
24...60 20...60 (1) 2 2 AFS26-30-22-11 1SBL237082R1122 H300547
100…250 100..250 2 2 AFS26-30-22-13 1SBL237082R1322 H315733
15 50 20 50 - 24 2 2 AFS30Z-30-22-30 1SBL276082R3022 H315859
24...60 20...60 (1) 2 2 AFS30-30-22-11 1SBL277082R1122 H300548
100…250 100..250 2 2 AFS30-30-22-13 1SBL277082R1322 H315743
18.5 50 20 50 - 24 2 2 AFS38Z-30-22-30 1SBL296082R3022 H315869
24...60 20...60 (1) 2 2 AFS38-30-22-11 1SBL297082R1122 H300549
100…250 100..250 2 2 AFS38-30-22-13 1SBL297082R1322 H315753
18.5 70 30 60 24…60 20…60 (1) 2 2 AFS40-30-22-11 1SBL347082R1122 H315761
100…250 100..250 2 2 AFS40-30-22-13 1SBL347082R1322 H315763
22 100 40 80 24…60 20…60 (1) 2 2 AFS52-30-22-11 1SBL367082R1122 H315771
100…250 100..250 2 2 AFS52-30-22-13 1SBL367082R1322 H315773
30 105 50 90 24…60 20…60 (1) 2 2 AFS65-30-22-11 1SBL387082R1122 H315781
100…250 100..250 2 2 AFS65-30-22-13 1SBL387082R1322 H315783
37 125 60 105 24…60 20…60 (1) 2 2 AFS80-30-22-11 1SBL397082R1122 H315791
100…250 100..250 2 2 AFS80-30-22-13 1SBL397082R1322 H315793
45 130 60 115 24…60 20…60 (1) 2 2 AFS96-30-22-11 1SBL407082R1122 H315801
100…250 100..250 2 2 AFS96-30-22-13 1SBL407082R1322 H315803
(1) AFS ..- 30 -..- 11 pour le contrôle par les sorties transistor des automates de sécurité et des relais de sécurité, utiliser le relais d'interface RA4 1SBN060100R1000.
