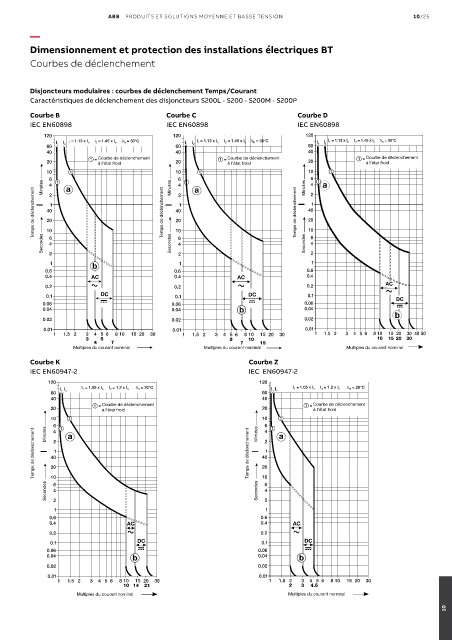

Page 1349 - Les indispensables 2021

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 10/25

—
Dimensionnement et protection des installations électriques BT

Courbes de déclenchement

Disjoncteurs modulaires : courbes de déclenchement Temps/Courant
Caractéristiques de déclenchement des disjoncteurs S200L - S200 - S200M - S200P
Courbe B Courbe C Courbe D
IEC EN60898 IEC EN60898 IEC EN60898

Courbe de déclenchement Courbe de déclenchement Courbe de déclenchement
à l’état froid à l’état froid à l’état froid

Temps de déclenchement Minutes Temps de déclenchement Minutes Temps de déclenchement Minutes

Secondes Secondes Secondes

Multiples du courant nominal Multiples du courant nominal Multiples du courant nominal
Courbe K Courbe Z
IEC EN60947-2 IEC EN60947-2

Courbe de déclenchement Courbe de déclenchement
à l’état froid à l’état froid

Temps de déclenchement Minutes Temps de déclenchement Minutes

Secondes Secondes

Multiples du courant nominal Multiples du courant nominal

10
