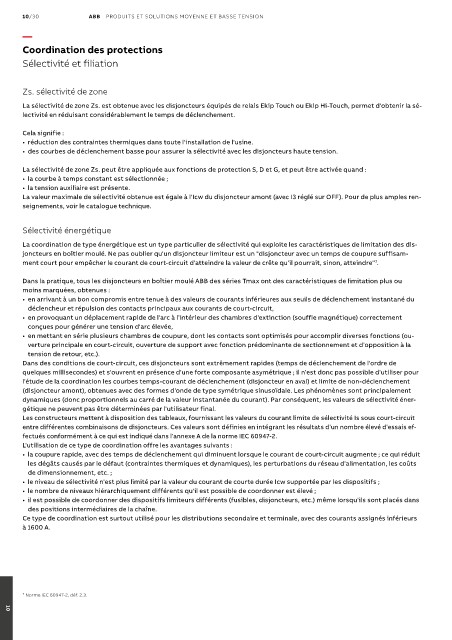

Coordination des protections

Sélectivité et filiation

Zs. sélectivité de zone

La sélectivité de zone Zs. est obtenue avec les disjoncteurs équipés de relais Ekip Touch ou Ekip Hi-Touch, permet d'obtenir la sé-
lectivité en réduisant considérablement le temps de déclenchement.

Cela signifie :
• réduction des contraintes thermiques dans toute l'installation de l'usine.
• des courbes de déclenchement basse pour assurer la sélectivité avec les disjoncteurs haute tension.

La sélectivité de zone Zs. peut être appliquée aux fonctions de protection S, D et G, et peut être activée quand :
• la courbe à temps constant est sélectionnée ;
• la tension auxiliaire est présente.
La valeur maximale de sélectivité obtenue est égale à l'Icw du disjoncteur amont (avec I3 réglé sur OFF). Pour de plus amples ren-
seignements, voir le catalogue technique.

Sélectivité énergétique

La coordination de type énergétique est un type particulier de sélectivité qui exploite les caractéristiques de limitation des dis-
joncteurs en boîtier moulé. Ne pas oublier qu'un disjoncteur limiteur est un "disjoncteur avec un temps de coupure suffisam-
ment court pour empêcher le courant de court-circuit d'atteindre la valeur de crête qu'il pourrait, sinon, atteindre" .
7

Dans la pratique, tous les disjoncteurs en boîtier moulé ABB des séries Tmax ont des caractéristiques de limitation plus ou
moins marquées, obtenues :
• en arrivant à un bon compromis entre tenue à des valeurs de courants inférieures aux seuils de déclenchement instantané du
déclencheur et répulsion des contacts principaux aux courants de court-circuit,
• en provoquant un déplacement rapide de l'arc à l'intérieur des chambres d'extinction (souffle magnétique) correctement
conçues pour générer une tension d'arc élevée,
• en mettant en série plusieurs chambres de coupure, dont les contacts sont optimisés pour accomplir diverses fonctions (ou-
verture principale en court-circuit, ouverture de support avec fonction prédominante de sectionnement et d'opposition à la
tension de retour, etc.).
Dans des conditions de court-circuit, ces disjoncteurs sont extrêmement rapides (temps de déclenchement de l'ordre de
quelques millisecondes) et s'ouvrent en présence d'une forte composante asymétrique ; il n'est donc pas possible d'utiliser pour
l'étude de la coordination les courbes temps-courant de déclenchement (disjoncteur en aval) et limite de non-déclenchement
(disjoncteur amont), obtenues avec des formes d'onde de type symétrique sinusoïdale. Les phénomènes sont principalement
dynamiques (donc proportionnels au carré de la valeur instantanée du courant). Par conséquent, les valeurs de sélectivité éner-
gétique ne peuvent pas être déterminées par l'utilisateur final.
Les constructeurs mettent à disposition des tableaux, fournissant les valeurs du courant limite de sélectivité Is sous court-circuit
entre différentes combinaisons de disjoncteurs. Ces valeurs sont définies en intégrant les résultats d'un nombre élevé d'essais ef-
fectués conformément à ce qui est indiqué dans l'annexe A de la norme IEC 60947-2.
L'utilisation de ce type de coordination offre les avantages suivants :
• la coupure rapide, avec des temps de déclenchement qui diminuent lorsque le courant de court-circuit augmente ; ce qui réduit
les dégâts causés par le défaut (contraintes thermiques et dynamiques), les perturbations du réseau d'alimentation, les coûts
de dimensionnement, etc. ;
• le niveau de sélectivité n'est plus limité par la valeur du courant de courte durée Icw supportée par les dispositifs ;
• le nombre de niveaux hiérarchiquement différents qu'il est possible de coordonner est élevé ;
• il est possible de coordonner des dispositifs limiteurs différents (fusibles, disjoncteurs, etc.) même lorsqu'ils sont placés dans
des positions intermédiaires de la chaîne.
Ce type de coordination est surtout utilisé pour les distributions secondaire et terminale, avec des courants assignés inférieurs
à 1600 A.

⁷ Norme IEC 60947-2, déf. 2.3.
