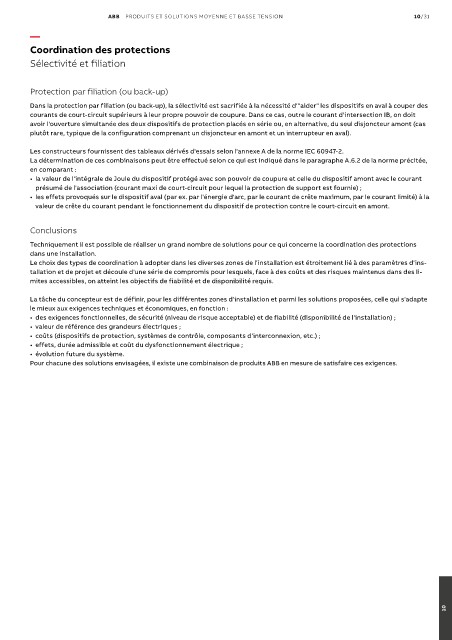

Coordination des protections

Sélectivité et filiation

Protection par filiation (ou back-up)

Dans la protection par filiation (ou back-up), la sélectivité est sacrifiée à la nécessité d'"aider" les dispositifs en aval à couper des
courants de court-circuit supérieurs à leur propre pouvoir de coupure. Dans ce cas, outre le courant d'intersection IB, on doit
avoir l'ouverture simultanée des deux dispositifs de protection placés en série ou, en alternative, du seul disjoncteur amont (cas
plutôt rare, typique de la configuration comprenant un disjoncteur en amont et un interrupteur en aval).

Les constructeurs fournissent des tableaux dérivés d'essais selon l'annexe A de la norme IEC 60947-2.
La détermination de ces combinaisons peut être effectué selon ce qui est indiqué dans le paragraphe A.6.2 de la norme précitée,
en comparant :
• la valeur de l'intégrale de Joule du dispositif protégé avec son pouvoir de coupure et celle du dispositif amont avec le courant
présumé de l'association (courant maxi de court-circuit pour lequel la protection de support est fournie) ;
• les effets provoqués sur le dispositif aval (par ex. par l'énergie d'arc, par le courant de crête maximum, par le courant limité) à la
valeur de crête du courant pendant le fonctionnement du dispositif de protection contre le court-circuit en amont.

Conclusions

Techniquement il est possible de réaliser un grand nombre de solutions pour ce qui concerne la coordination des protections
dans une installation.
Le choix des types de coordination à adopter dans les diverses zones de l'installation est étroitement lié à des paramètres d'ins-
tallation et de projet et découle d'une série de compromis pour lesquels, face à des coûts et des risques maintenus dans des li-
mites accessibles, on atteint les objectifs de fiabilité et de disponibilité requis.
La tâche du concepteur est de définir, pour les différentes zones d'installation et parmi les solutions proposées, celle qui s'adapte
le mieux aux exigences techniques et économiques, en fonction :
• des exigences fonctionnelles, de sécurité (niveau de risque acceptable) et de fiabilité (disponibilité de l'installation) ;
• valeur de référence des grandeurs électriques ;
• coûts (dispositifs de protection, systèmes de contrôle, composants d'interconnexion, etc.) ;
• effets, durée admissible et coût du dysfonctionnement électrique ;
• évolution future du système.
Pour chacune des solutions envisagées, il existe une combinaison de produits ABB en mesure de satisfaire ces exigences.
