2/66 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—

Alarmes
Type 4

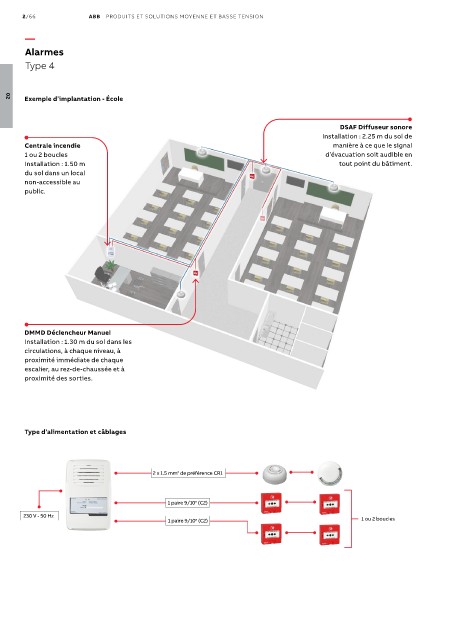

Exemple d’implantation - École
02

DSAF Diffuseur sonore
Installation : 2.25 m du sol de
Centrale incendie manière à ce que le signal
1 ou 2 boucles d’évacuation soit audible en
Installation : 1.50 m tout point du bâtiment.
du sol dans un local
non-accessible au
public.

DMMD Déclencheur Manuel
Installation : 1.30 m du sol dans les
circulations, à chaque niveau, à
proximité immédiate de chaque
escalier, au rez-de-chaussée et à
proximité des sorties.

Type d’alimentation et câblages

2
2 x 1.5 mm de préférence CR1

e
1 paire 9/10 (C2)
230 V - 50 Hz
1 paire 9/10 (C2) 1 ou 2 boucles
e
