Alarmes
Type 3

— 02

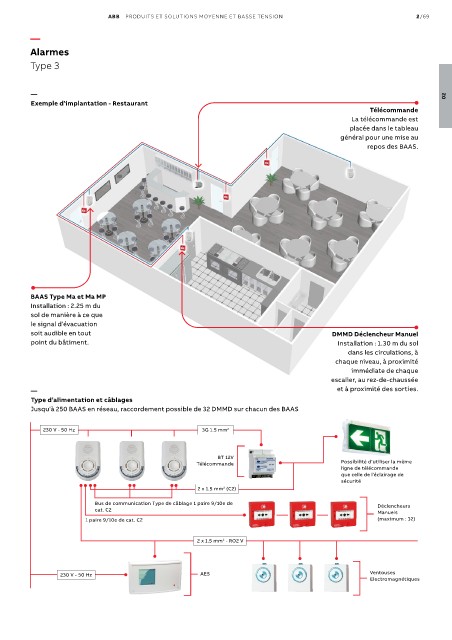

Exemple d’implantation - Restaurant
Télécommande
La télécommande est
placée dans le tableau
général pour une mise au
repos des BAAS.

BAAS Type Ma et Ma MP
Installation : 2.25 m du
sol de manière à ce que
le signal d’évacuation
soit audible en tout DMMD Déclencheur Manuel
point du bâtiment. Installation : 1.30 m du sol
dans les circulations, à
chaque niveau, à proximité
immédiate de chaque
escalier, au rez-de-chaussée
— et à proximité des sorties.
Type d’alimentation et câblages
Jusqu'à 250 BAAS en réseau, raccordement possible de 32 DMMD sur chacun des BAAS

230 V - 50 Hz 3G 1.5 mm 2

BT 12V
Télécommande Possibilité d’utiliser la même
ligne de télécommande
que celle de l’éclairage de
sécurité
2 x 1.5 mm (C2)
2
Bus de communication Type de câblage 1 paire 9/10e de Déclencheurs
cat. C2 Manuels
1 paire 9/10e de cat. C2 (maximum : 32)

2 x 1.5 mm - RO2 V
2

230 V - 50 Hz AES Ventouses
Electromagnétiques
