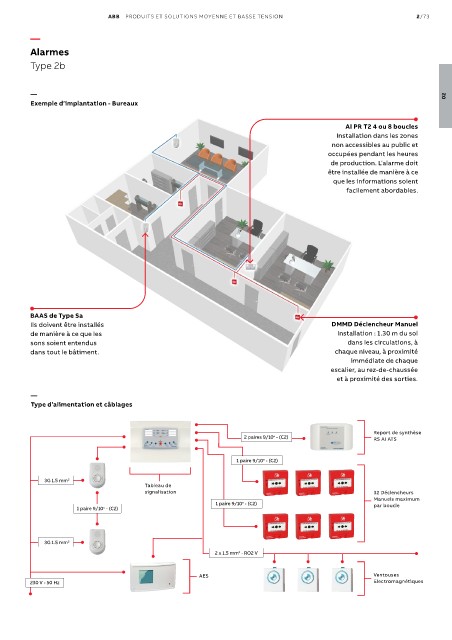

Alarmes
Type 2b

— 02
Exemple d’implantation - Bureaux

AI PR T2 4 ou 8 boucles
Installation dans les zones
non accessibles au public et
occupées pendant les heures
de production. L’alarme doit
être installée de manière à ce
que les informations soient
facilement abordables.

BAAS de Type Sa
Ils doivent être installés DMMD Déclencheur Manuel
de manière à ce que les Installation : 1.30 m du sol
sons soient entendus dans les circulations, à
dans tout le bâtiment. chaque niveau, à proximité
immédiate de chaque
escalier, au rez-de-chaussée
et à proximité des sorties.
—
Type d’alimentation et câblages

Report de synthèse
e
2 paires 9/10 - (C2) RS AI ATS
1 paire 9/10 - (C2)
e
3G 1.5 mm 2
Tableau de
signalisation 32 Déclencheurs
Manuels maximum
1 paire 9/10 - (C2) par boucle
e
1 paire 9/10 - (C2)
e

3G 1.5 mm 2
2 x 1.5 mm - RO2 V
2

AES Ventouses
230 V - 50 Hz Electromagnétiques
