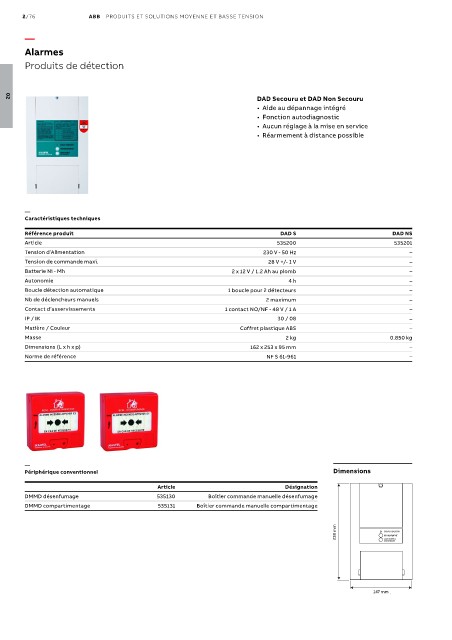

Page 190 - Les indispensables 2021

2/76 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—

Alarmes
Produits de détection

DAD Secouru et DAD Non Secouru
02
• Aide au dépannage intégré
• Fonction autodiagnostic
• Aucun réglage à la mise en service
• Réarmement à distance possible

—
Caractéristiques techniques

Référence produit DAD S DAD NS
Article 535200 535201
Tension d’Alimentation 230 V - 50 Hz –
Tension de commande maxi. 28 V +/- 1 V –
Batterie Ni - Mh 2 x 12 V / 1.2 Ah au plomb –
Autonomie 4 h –
Boucle détection automatique 1 boucle pour 2 détecteurs –
Nb de déclencheurs manuels 2 maximum –
Contact d’asservissements 1 contact NO/NF - 48 V / 1 A –
IP / IK 30 / 08 –
Matière / Couleur Coffret plastique ABS –
Masse 2 kg 0.850 kg
Dimensions (L x h x p) 162 x 253 x 95 mm –
Norme de référence NF S 61-961 –

—
Périphérique conventionnel Dimensions

Article Désignation
DMMD désenfumage 535130 Boîtier commande manuelle désenfumage
DMMD compartimentage 535131 Boîtier commande manuelle compartimentage

238 mm 238 mm SOUS TENSION
RÉARMEMENT
ESSAI SOURCE
SECONDAIRE

147 mm
147 mm
