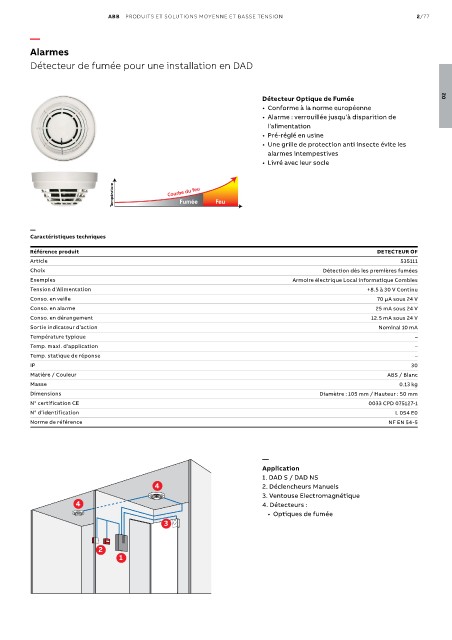

Page 191 - Les indispensables 2021

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 2/77

—

Alarmes
Détecteur de fumée pour une installation en DAD

Détecteur Optique de Fumée 02
• Conforme à la norme européenne
• Alarme : verrouillée jusqu’à disparition de
l’alimentation
• Pré-réglé en usine
• Une grille de protection anti insecte évite les
alarmes intempestives
• Livré avec leur socle

Température Courbe du feu Feu

Fumée

—
Caractéristiques techniques

Référence produit DETECTEUR OF
Article 535111
Choix Détection dès les premières fumées
Exemples Armoire électrique Local informatique Combles
Tension d’Alimentation +8.5 à 30 V Continu
Conso. en veille 70 µA sous 24 V
Conso. en alarme 25 mA sous 24 V
Conso. en dérangement 12.5 mA sous 24 V
Sortie indicateur d’action Nominal 10 mA
Température typique –
Temp. maxi. d’application –
Temp. statique de réponse –
IP 30
Matière / Couleur ABS / Blanc
Masse 0.13 kg
Dimensions Diamètre : 105 mm / Hauteur : 50 mm
N° certification CE 0033 CPD 075127-1
N° d’identification L 054 E0
Norme de référence NF EN 54-5

—
Application
1. DAD S / DAD NS
4 2. Déclencheurs Manuels
3. Ventouse Electromagnétique
4 4. Détecteurs :
• Optiques de fumée
3

2
1
