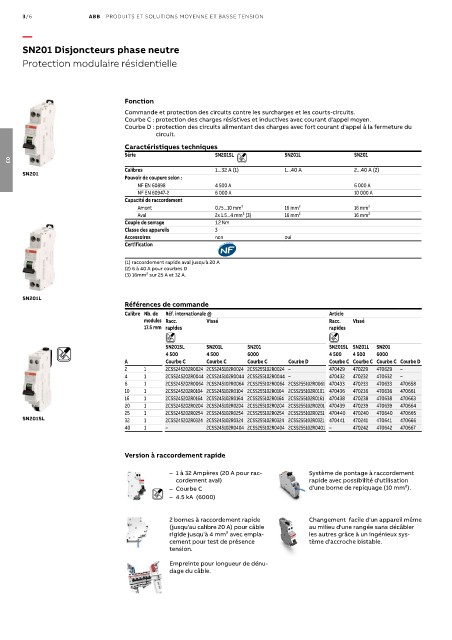

3/6 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
SN201 Disjoncteurs phase neutre

Protection modulaire résidentielle

Fonction
Commande et protection des circuits contre les surcharges et les courts-circuits.
Courbe C : protection des charges résistives et inductives avec courant d'appel moyen.
Courbe D : protection des circuits alimentant des charges avec fort courant d'appel à la fermeture du
circuit.
Caractéristiques techniques
Série SN201SL SN201L SN201
03
Calibres 1...32 A (1) 1...40 A 2...40 A (2)
SN201
Pouvoir de coupure selon :
NF EN 60898 4 500 A 6 000 A
NF EN 60947-2 6 000 A 10 000 A
Capacité de raccordement
Amont 0.75...10 mm² 16 mm² 16 mm²
Aval 2x 1.5...4 mm² (3) 16 mm² 16 mm²
Couple de serrage 1.2 Nm
Classe des appareils 3
Accessoires non oui
Certification

(1) raccordement rapide aval jusqu'à 20 A
(2) 6 à 40 A pour courbes D
(3) 16mm² sur 25 A et 32 A.

SN201L
Références de commande
Calibre Nb. de Réf. internationale @ Article
modules Racc. Vissé Racc. Vissé
17.5 mm rapides rapides

SN201SL SN201L SN201 SN201SL SN201L SN201
4 500 4 500 6000 4 500 4 500 6000
A Courbe C Courbe C Courbe C Courbe D Courbe C Courbe C Courbe C Courbe D
2 1 2CSS245202R0024 2CSS245102R0024 2CSS255102R0024 – 470429 470229 470629 –
4 1 2CSS245202R0044 2CSS245102R0044 2CSS255102R0044 – 470432 470232 470632 –
6 1 2CSS245202R0064 2CSS245102R0064 2CSS255102R0064 2CSS255102R0061 470433 470233 470633 470658
10 1 2CSS245202R0104 2CSS245102R0104 2CSS255102R0104 2CSS255102R0101 470436 470236 470636 470661
16 1 2CSS245202R0164 2CSS245102R0164 2CSS255102R0164 2CSS255102R0161 470438 470238 470638 470663
20 1 2CSS245202R0204 2CSS245102R0204 2CSS255102R0204 2CSS255102R0201 470439 470239 470639 470664
25 1 2CSS245202R0254 2CSS245102R0254 2CSS255102R0254 2CSS255102R0251 470440 470240 470640 470665
SN201SL 32 1 2CSS245202R0324 2CSS245102R0324 2CSS255102R0324 2CSS255102R0321 470441 470241 470641 470666
40 1 – 2CSS245102R0404 2CSS255102R0404 2CSS255102R0401 – 470242 470642 470667

Version à raccordement rapide

– 1 à 32 Ampères (20 A pour rac- Système de pontage à raccordement
cordement aval) rapide avec possibilité d'utilisation
– Courbe C d'une borne de repiquage (10 mm²).
– 4.5 kA (6000)

2 bornes à raccordement rapide Changement facile d'un appareil même
(jusqu'au calibre 20 A) pour câble au milieu d'une rangée sans décâbler
rigide jusqu'à 4 mm² avec empla- les autres grâce à un ingénieux sys-
cement pour test de présence tème d'accroche bistable.
tension.
Empreinte pour longueur de dénu-
dage du câble.
