3/154 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—

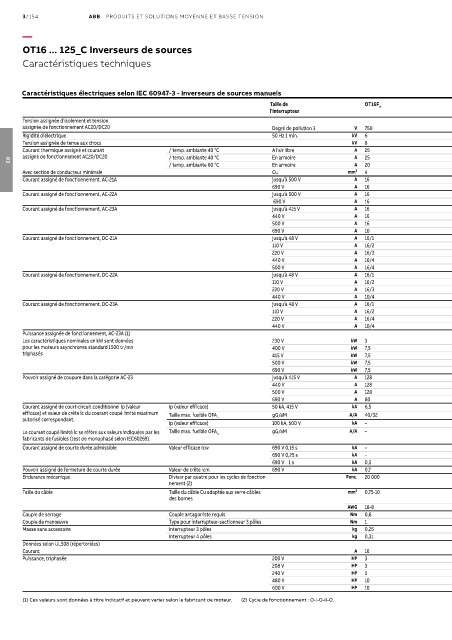

OT16 ... 125_C Inverseurs de sources

Caractéristiques techniques

Caractéristiques électriques selon IEC 60947-3 - Inverseurs de sources manuels
Taille de OT16F_ OT25F_ OT40F_ OT63F_ OT80F_ OT125F_
l’interrupteur
Tension assignée d’isolement et tension
assignée de fonctionnement AC20/DC20 Degré de pollution 3 V 750 750 750 750 750 750
Rigidité diélectrique 50 Hz 1 min. kV 6 6 6 6 6 6
Tension assignée de tenue aux chocs kV 8 8 8 8 8 8
Courant thermique assigné et courant / temp. ambiante 40 °C A l’air libre A 25 32 40 63 80 125
assigné de fonctionnement AC20/DC20 / temp. ambiante 40 °C En armoire A 25 32 40 63 80 125
/ temp. ambiante 60 °C En armoire A 20 25 32 50 63 100
03
Avec section de conducteur minimale Cu mm² 4 6 10 16 25 50
Courant assigné de fonctionnement, AC-21A jusqu’à 500 V A 16 25 40 63 80 125
690 V A 16 25 40 63 80 125
Courant assigné de fonctionnement, AC-22A jusqu’à 500 V A 16 25 40 63 80 125
690 V A 16 25 40 63 80 125
Courant assigné de fonctionnement, AC-23A jusqu’à 415 V A 16 20 23 45 75 90
440 V A 16 20 23 45 65 78
500 V A 16 20 23 45 58 70
690 V A 10 11 12 20 20 50
Courant assigné de fonctionnement, DC-21A jusqu’à 48 V A 16/1 25/1 32/1 63/1 80/1 125/1
110 V A 16/2 25/2 32/2 63/2 80/2 125/2
220 V A 16/3 25/3 32/3 63/4 63/4 100/4
440 V A 16/4 16/4 16/4 16/4 16/4 -
500 V A 16/4 16/4 16/4 16/4 16/4 -
Courant assigné de fonctionnement, DC-22A jusqu’à 48 V A 16/1 25/1 32/1 63/1 80/1 125/1
110 V A 16/2 25/2 32/2 63/2 80/2 125/2
220 V A 16/3 25/3 32/4 45/4 45/4 80/4
440 V A 10/4 10/4 10/4 10/4 10/4 -
Courant assigné de fonctionnement, DC-23A jusqu’à 48 V A 16/1 25/1 32/1 63/1 80/1 125/1
110 V A 16/2 25/2 32/2 63/2 80/2 125/2
220 V A 16/4 25/4 32/4 45/4 45/4 63/4
440 V A 10/4 10/4 10/4 10/4 10/4 -
Puissance assignée de fonctionnement, AC-23A (1)
Les caractéristiques nominales en kW sont données 230 V kW 3 4 5,5 11 22 22
pour les moteurs asynchrones standard 1500 tr/mn 400 V kW 7,5 9 11 22 37 45
triphasés 415 V kW 7,5 9 11 22 37 45
500 V kW 7,5 9 11 22 37 45
690 V kW 7,5 9 11 15 18,5 45
Pouvoir assigné de coupure dans la catégorie AC-23 jusqu’à 415 V A 128 160 184 360 640 720
440 V A 128 160 184 360 448 624
500 V A 128 160 184 360 464 560
690 V A 80 88 96 160 160 400
Courant assigné de court-circuit conditionnel Ip (valeur Ip (valeur efficace) 50 kA, 415 V kA 6,5 6,5 6,5 13 13 16,5
efficace) et valeur de crête îc du courant coupé limité maximum Taille max. fusible OFA_ gG/aM A/A 40/32 40/32 40/32 100/80 100/80 125/125
autorisé correspondant.
Ip (valeur efficace) 100 kA, 500 V kA – – – 17 17 –
Le courant coupé limité îc se réfère aux valeurs indiquées par les Taille max. fusible OFA_ gG/aM A/A – – – 100/80 100/80 –
fabricants de fusibles (test de monophasé selon IEC60269).
Courant assigné de courte durée admissible Valeur efficace Icw 690 V 0,15 s kA – – – – – –
690 V 0,25 s kA – – – – – –
690 V 1 s kA 0,5 0,5 0,5 1 1,5 2,5
Pouvoir assigné de fermeture de courte durée Valeur de crête Icm 690 V kA 0,7 0,7 0,7 1,4 2,1 3,6
Endurance mécanique Diviser par quatre pour les cycles de fonction- Fonc. 20 000 20 000 20 000 20 000 20 000 20 000
nement (2)
Taille du câble Taille du câble Cu adaptée aux serre-câbles mm² 0,75-10 0,75-10 0,75-10 1,5-35 1,5-35 10-70
des bornes
AWG 18-8 18-8 18-8 14-4 14-4 8-00
Couple de serrage Couple antagoniste requis Nm 0,8 0,8 0,8 2 2 6
Couple de manœuvre Type pour interrupteur-sectionneur 3 pôles Nm 1 1 1 1.2 1.2 2
Masse sans accessoire Interrupteur 3 pôles kg 0,25 0,25 0,25 0,64 0,64 0,90
Interrupteur 4 pôles kg 0,31 0.31 0,31 0,70 0,70 1,18
Données selon UL508 (répertoriées)
Courant A 16 25 40 60 80 –
Puissance, triphasée 200 V HP 3 7,5 10 15 20 –
208 V HP 3 7,5 10 15 20 –
240 V HP 5 7,5 10 15 20 –
480 V HP 10 15 20 30 40 –
600 V HP 10 20 25 30 40 –
(1) Ces valeurs sont données à titre indicatif et peuvent varier selon le fabricant de moteur. (2) Cycle de fonctionnement : O-I-O-II-O.
