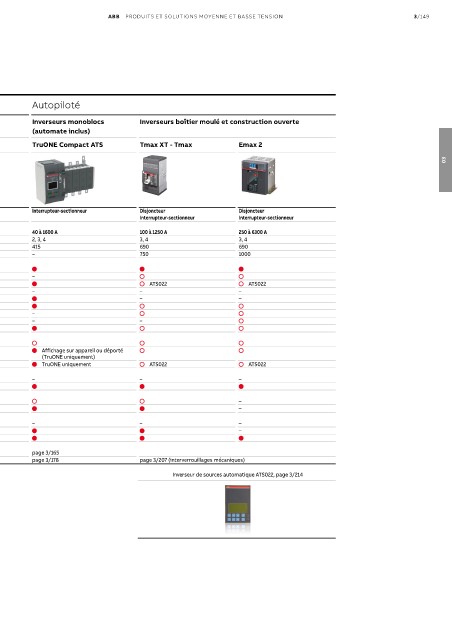

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 3/149
Manuel Motorisé Autopiloté
Inverseurs Inverseurs fond Inverseurs Inverseurs fond Inverseurs monoblocs Inverseurs boîtier moulé et construction ouverte
modulaires d'armoire modulaires d'armoire (automate inclus)
OT_C 16…125 OT_C 160…3200 OTM_C 40...125 OTM_C 160…3200 TruONE Compact ATS Tmax XT - Tmax Emax 2
03
Caractéristiques électriques
Fonction Interrupteur-sectionneur Interrupteur-sectionneur Interrupteur-sectionneur Interrupteur-sectionneur Interrupteur-sectionneur Disjoncteur Disjoncteur
Interrupteur-sectionneur Interrupteur-sectionneur
Caractéristiques électriques
Calibre nominal d’emploi 16 à 125 A 160 à 3200 A 40 à 125 A 160 à 2500 A 40 à 1600 A 100 à 1250 A 250 à 6300 A
Nombres de pôles 3, 4 3, 4 3, 4 3, 4 2, 3, 4 3, 4 3, 4
Tension assignée de service AC 690 690 690 690 415 690 690
Tension assignée de service DC 500 660 220 660 – 750 1000
Commandes
Manuelle
Motorisée – – –
Autopiloté – – OMD300 et OMD800 OMD300 et OMD800 ATS022 ATS022
Frontale renvoyée sur porte – – –
Commande par poignée rotative 3 positions – –
Cadenassable
Interverrouillage par clef captive – – – – –
Interverrouillage entre 3 sources – – – – – –
Interverrouillage mécanique
Report d'information
Contacts auxiliaires NO/NF
Affichage mesure U/I sur écran LCD – – – – Affichage sur appareil ou déporté
(TruONE uniquement)
Communication – – – – TruONE uniquement ATS022 ATS022
Installation
Format modulaire – – – – –
Montage sur platine
Version
IEC –
UL/CSA –
Intégration armoire
Armoire de distribution - Type A (Sur Rail DIN) – (Sur Rail DIN) – – – –
Armoire de distribution - Artu L (Sur Rail DIN) (Sur Rail DIN) –
Armoire TGBT - E Power (Sur Rail DIN) (Sur Rail DIN)
N° page
Caractéristiques page 3/154 page 3/158 page 3/156 page 3/158 page 3/165
Références de commande page 3/170 page 3/172 page 3/174 page 3/176 page 3/178 page 3/207 (interverrouillages mécaniques)
Inverseur de sources automatique ATS022, page 3/214
