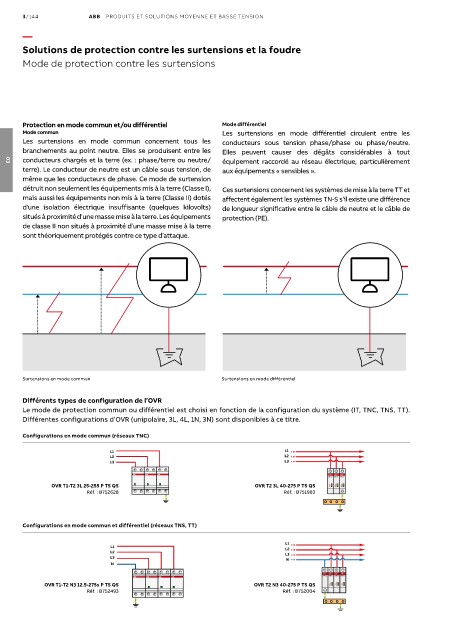

Solutions de protection contre les surtensions et la foudre

Mode de protection contre les surtensions

Protection en mode commun et/ou différentiel Mode différentiel
Mode commun Les surtensions en mode différentiel circulent entre les
Les surtensions en mode commun concernent tous les conducteurs sous tension phase/phase ou phase/neutre.
branchements au point neutre. Elles se produisent entre les Elles peuvent causer des dégâts considérables à tout
conducteurs chargés et la terre (ex. : phase/terre ou neutre/ équipement raccordé au réseau électrique, particulièrement
03
terre). Le conducteur de neutre est un câble sous tension, de aux équipements « sensibles ».
même que les conducteurs de phase. Ce mode de surtension
détruit non seulement les équipements mis à la terre (Classe I), Ces surtensions concernent les systèmes de mise à la terre TT et
mais aussi les équipements non mis à la terre (Classe II) dotés affectent également les systèmes TN-S s’il existe une différence
d'une isolation électrique insuffisante (quelques kilovolts) de longueur significative entre le câble de neutre et le câble de
situés à proximité d’une masse mise à la terre. Les équipements protection (PE).
de classe II non situés à proximité d’une masse mise à la terre
sont théoriquement protégés contre ce type d’attaque.

Surtensions en mode commun Surtensions en mode différentiel

Différents types de configuration de l’OVR
Le mode de protection commun ou différentiel est choisi en fonction de la configuration du système (IT, TNC, TNS, TT).
Différentes configurations d’OVR (unipolaire, 3L, 4L, 1N, 3N) sont disponibles à ce titre.

Configurations en mode commun (réseaux TNC)

L1 L1 OVR T2 OVR T2 OVR T2
L2 L2
L3 L3
OVR T2 OVR T2 OVR T2
OVR T1-T2 3L 25-255 P TS QS OVR T2 3L 40-275 P TS QS
Réf. : B752628 Réf. : B751983

Configurations en mode commun et différentiel (réseaux TNS, TT)

L1
L1 L2
L2 L3
L3 N
N
OVR T2 OVR T2 OVR T2 OVR T2
OVR T1-T2 N3 12.5-275s P TS QS OVR T2 N3 40-275 P TS QS
Réf. : B752493 Réf. : B752004
OVR T2 OVR T2 OVR T2 OVR T2
