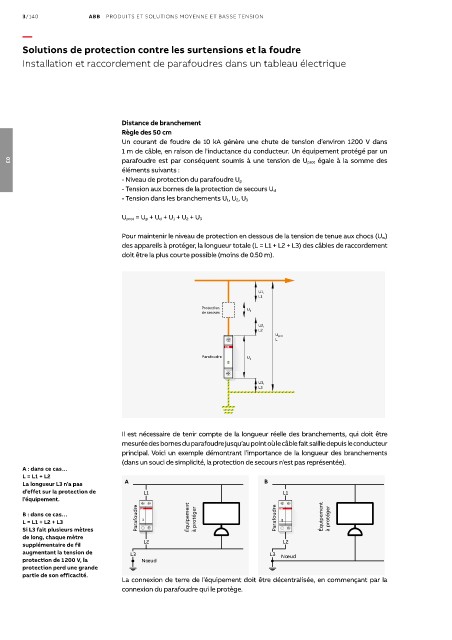

3/140 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
Solutions de protection contre les surtensions et la foudre

Installation et raccordement de parafoudres dans un tableau électrique

Distance de branchement
Règle des 50 cm
Un courant de foudre de 10 kA génère une chute de tension d’environ 1 200 V dans
1 m de câble, en raison de l’inductance du conducteur. Un équipement protégé par un
parafoudre est par conséquent soumis à une tension de U prot égale à la somme des
03
éléments suivants :
- Niveau de protection du parafoudre U p
- Tension aux bornes de la protection de secours U d
- Tension dans les branchements U 1, U 2, U 3

U prot = U p + U d + U 1 + U 2 + U 3
Pour maintenir le niveau de protection en dessous de la tension de tenue aux chocs (U w)
des appareils à protéger, la longueur totale (L = L1 + L2 + L3) des câbles de raccordement
doit être la plus courte possible (moins de 0.50 m).

U1,
L1
Protection
de secours U d
U2,
L2
U prot
L
Parafoudre U p

U3,
L3

Il est nécessaire de tenir compte de la longueur réelle des branchements, qui doit être
mesurée des bornes du parafoudre jusqu’au point où le câble fait saillie depuis le conducteur
principal. Voici un exemple démontrant l’importance de la longueur des branchements
(dans un souci de simplicité, la protection de secours n’est pas représentée).
A : dans ce cas…
L = L1 + L2
La longueur L3 n’a pas A B
d’effet sur la protection de L1 L1
l’équipement.
B : dans ce cas… Équipement Équipement
L = L1 + L2 + L3 Parafoudre à protéger Parafoudre à protéger
Si L3 fait plusieurs mètres
de long, chaque mètre
supplémentaire de fil L2 L2
augmentant la tension de L3 L3 Nœud
protection de 1 200 V, la Nœud
protection perd une grande
partie de son efficacité.
La connexion de terre de l’équipement doit être décentralisée, en commençant par la
connexion du parafoudre qui le protège.
