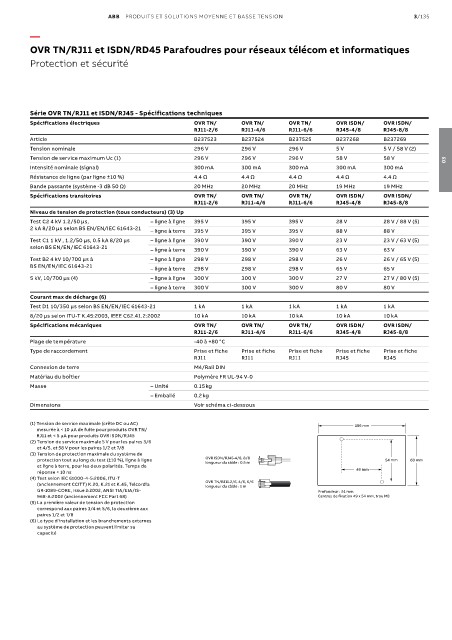

Page 333 - Les indispensables 2021

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 3/135

—
OVR TN/RJ11 et ISDN/RD45 Parafoudres pour réseaux télécom et informatiques

Protection et sécurité

Série OVR TN/RJ11 et ISDN/RJ45 - Spécifications techniques
Spécifications électriques OVR TN/ OVR TN/ OVR TN/ OVR ISDN/ OVR ISDN/
RJ11-2/6 RJ11-4/6 RJ11-6/6 RJ45-4/8 RJ45-8/8
Article B237523 B237524 B237525 B237268 B237269
Tension nominale 296 V 296 V 296 V 5 V 5 V / 58 V (2)
Tension de service maximum Uc (1) 296 V 296 V 296 V 58 V 58 V
03
Intensité nominale (signal) 300 mA 300 mA 300 mA 300 mA 300 mA
Résistance de ligne (par ligne ±10 %) 4.4 Ω 4.4 Ω 4.4 Ω 4.4 Ω 4.4 Ω
Bande passante (système -3 dB 50 Ω) 20 MHz 20 MHz 20 MHz 19 MHz 19 MHz
Spécifications transitoires OVR TN/ OVR TN/ OVR TN/ OVR ISDN/ OVR ISDN/
RJ11-2/6 RJ11-4/6 RJ11-6/6 RJ45-4/8 RJ45-8/8
Niveau de tension de protection (tous conducteurs) (3) Up
Test C2 4 kV 1.2/50 μs, – ligne à ligne 395 V 395 V 395 V 28 V 28 V / 88 V (5)
2 kA 8/20 μs selon BS EN/EN/IEC 61643-21 – ligne à terre 395 V 395 V 395 V 88 V 88 V
Test C1 1 kV , 1.2/50 μs, 0.5 kA 8/20 μs – ligne à ligne 390 V 390 V 390 V 23 V 23 V / 63 V (5)
selon BS EN/EN/IEC 61643-21
– ligne à terre 390 V 390 V 390 V 63 V 63 V
Test B2 4 kV 10/700 μs à – ligne à ligne 298 V 298 V 298 V 26 V 26 V / 65 V (5)
BS EN/EN/IEC 61643-21
– ligne à terre 298 V 298 V 298 V 65 V 65 V
5 kV, 10/700 μs (4) – ligne à ligne 300 V 300 V 300 V 27 V 27 V / 80 V (5)
– ligne à terre 300 V 300 V 300 V 80 V 80 V
Courant max de décharge (6)
Test D1 10/350 μs selon BS EN/EN/IEC 61643-21 1 kA 1 kA 1 kA 1 kA 1 kA
8/20 μs selon ITU-T K.45:2003, IEEE C62.41.2:2002 10 kA 10 kA 10 kA 10 kA 10 kA
Spécifications mécaniques OVR TN/ OVR TN/ OVR TN/ OVR ISDN/ OVR ISDN/
RJ11-2/6 RJ11-4/6 RJ11-6/6 RJ45-4/8 RJ45-8/8
Plage de température -40 à +80 °C
Type de raccordement Prise et fiche Prise et fiche Prise et fiche Prise et fiche Prise et fiche
RJ11 RJ11 RJ11 RJ45 RJ45
Connexion de terre M4/Rail DIN
Matériau du boîtier Polymère FR UL-94 V-0
Masse – Unité 0.15 kg
– Emballé 0.2 kg
Dimensions Voir schéma ci-dessous

(1) Tension de service maximale (crête DC ou AC) 106 mm 106 mm
mesurée à < 10 μA de fuite pour produits OVR TN/
RJ11 et < 5 μA pour produits OVR ISDN/RJ45
(2) Tension de service maximale 5 V pour les paires 3/6
et 4/5, et 58 V pour les paires 1/2 et 7/8
(3) Tension de protection maximale du système de
OVR ISDN/RJ45-4/8, 8/8
protection tout au long du test (±10 %), ligne à ligne OVR ISDN/RJ45-4/8, 8/8 54 mm 54 mm60 mm 60 mm
longueur du câble : 0.5 m
longueur du câble : 0.5 m
et ligne à terre, pour les deux polarités. Temps de 49 mm 49 mm
réponse < 10 ns
(4) Test selon IEC 61000-4-5:2006, ITU-T
OVR TN/RJ11-2/6, 4/6, 6/6
(anciennement CCITT) K.20, K.21 et K.45, Telcordia OVR TN/RJ11-2/6, 4/6, 6/6
longueur du câble : 1 m
longueur du câble : 1 m
GR-1089-CORE, Issue 2:2002, ANSI TIA/EIA/IS- Profondeur : 24 mm
Profondeur : 24 mm
Centres de fixation 49 x 54 mm, trou M3
968-A:2002 (anciennement FCC Part 68) Centres de fixation 49 x 54 mm, trou M3
(5) La première valeur de tension de protection
correspond aux paires 3/4 et 5/6, la deuxième aux
paires 1/2 et 7/8
(6) Le type d’installation et les branchements externes
au système de protection peuvent limiter sa
capacité
