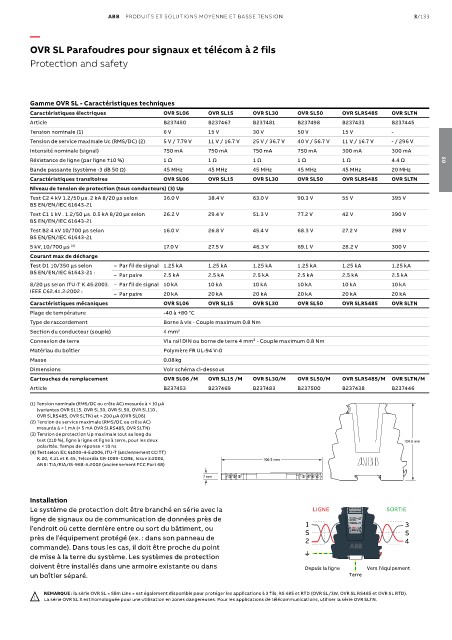

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 3/133

—
OVR SL Parafoudres pour signaux et télécom à 2 fils

Protection and safety

Gamme OVR SL - Caractéristiques techniques
Caractéristiques électriques OVR SL06 OVR SL15 OVR SL30 OVR SL50 OVR SLRS485 OVR SLTN
Article B237450 B237467 B237481 B237498 B237433 B237445
Tension nominale (1) 6 V 15 V 30 V 50 V 15 V -
Tension de service maximale Uc (RMS/DC) (2) 5 V / 7.79 V 11 V / 16.7 V 25 V / 36.7 V 40 V / 56.7 V 11 V / 16.7 V - / 296 V
Intensité nominale (signal) 750 mA 750 mA 750 mA 750 mA 300 mA 300 mA
Résistance de ligne (par ligne ±10 %) 1 Ω 1 Ω 1 Ω 1 Ω 1 Ω 4.4 Ω 03
Bande passante (système -3 dB 50 Ω) 45 MHz 45 MHz 45 MHz 45 MHz 45 MHz 20 MHz
Caractéristiques transitoires OVR SL06 OVR SL15 OVR SL30 OVR SL50 OVR SLRS485 OVR SLTN
Niveau de tension de protection (tous conducteurs) (3) Up
Test C2 4 kV 1.2/50 μs. 2 kA 8/20 μs selon 36.0 V 38.4 V 63.0 V 90.3 V 55 V 395 V
BS EN/EN/IEC 61643-21
Test C1 1 kV . 1.2/50 μs. 0.5 kA 8/20 μs selon 26.2 V 29.4 V 51.3 V 77.2 V 42 V 390 V
BS EN/EN/IEC 61643-21
Test B2 4 kV 10/700 μs selon 16.0 V 26.8 V 45.4 V 68.3 V 27.2 V 298 V
BS EN/EN/IEC 61643-21
5 kV, 10/700 μs (4) 17.0 V 27.5 V 46.3 V 69.1 V 28.2 V 300 V
Courant max de décharge
Test D1 10/350 μs selon – Par fil de signal 1.25 kA 1.25 kA 1.25 kA 1.25 kA 1.25 kA 1.25 kA
BS EN/EN/IEC 61643-21 : – Par paire 2.5 kA 2.5 kA 2.5 kA 2.5 kA 2.5 kA 2.5 kA
8/20 μs selon ITU-T K.45:2003. – Par fil de signal 10 kA 10 kA 10 kA 10 kA 10 kA 10 kA
IEEE C62.41.2:2002 :
– Par paire 20 kA 20 kA 20 kA 20 kA 20 kA 20 kA
Caractéristiques mécaniques OVR SL06 OVR SL15 OVR SL30 OVR SL50 OVR SLRS485 OVR SLTN
Plage de température -40 à +80 °C
Type de raccordement Borne à vis - Couple maximum 0.8 Nm
Section du conducteur (souple) 4 mm
2
Connexion de terre Via rail DIN ou borne de terre 4 mm² - Couple maximum 0.8 Nm
Matériau du boîtier Polymère FR UL-94 V-0
Masse 0.08 kg
Dimensions Voir schéma ci-dessous
Cartouches de remplacement OVR SL06 /M OVR SL15 /M OVR SL30/M OVR SL50/M OVR SLRS485/M OVR SLTN/M
Article B237453 B237469 B237483 B237500 B237438 B237446

(1) Tension nominale (RMS/DC ou crête AC) mesurée à < 10 μA
(variantes OVR SL15, OVR SL30, OVR SL50, OVR SL110 ,
OVR SLRS485, OVR SLTN) et < 200 μA (OVR SL06)
(2) Tension de service maximale (RMS/DC ou crête AC)
mesurée à < 1 mA (< 5 mA OVR SLRS485, OVR SLTN)
(3) Tension de protection Up maximale tout au long du
test (±10 %), ligne à ligne et ligne à terre, pour les deux 104.6 mm
polarités. Temps de réponse < 10 ns
(4) Test selon IEC 61000-4-5:2006, ITU-T (anciennement CCITT)
K.20, K.21 et K.45, Telcordia GR-1089-CORE, Issue 2:2002, 106.5 mm
ANSI TIA/EIA/IS-968-A:2002 (anciennement FCC Part 68)
7 mm 2 S 1 1 S 2 E

Installation
Le système de protection doit être branché en série avec la LIGNE 7TCA085400R0366 SORTIE
Surge Protective Device
ligne de signaux ou de communication de données près de Nominal voltage 750mA 30V 1.0Ω 20kA
Max working voltage, U c 36.7V
Current rating
In-line resistance
3
Max surge current
Let-through voltage, U p 63V
l’endroit où cette dernière entre ou sort du bâtiment, ou S 1 Line Wilford Road, Clean S
Nottingham,
NG2 1EB, UK
près de l’équipement protégé (ex. : dans son panneau de 2 4
commande). Dans tous les cas, il doit être proche du point
de mise à la terre du système. Les systèmes de protection
doivent être installés dans une armoire existante ou dans Depuis la ligne Vers l’équipement
un boîtier séparé. Terre
REMARQUE : la série OVR SL « Slim Line » est également disponible pour protéger les applications à 3 fils, RS 485 et RTD (OVR SL/3W, OVR SL RS485 et OVR SL RTD).
La série OVR SL X est homologuée pour une utilisation en zones dangereuses. Pour les applications de télécommunications, utiliser la série OVR SLTN.
