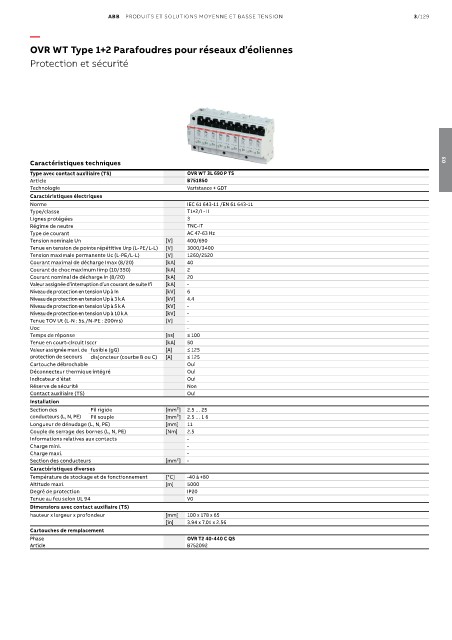

Page 327 - Les indispensables 2021

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 3/129

—
OVR WT Type 1+2 Parafoudres pour réseaux d’éoliennes

Protection et sécurité

Caractéristiques techniques 03
Type avec contact auxiliaire (TS) OVR WT 3L 690 P TS
Article B751850
Technologie Varistance + GDT
Caractéristiques électriques
Norme IEC 61 643-11 /EN 61 643-11
Type/classe T1+2/I - II
Lignes protégées 3
Régime de neutre TNC-IT
Type de courant AC 47-63 Hz
Tension nominale Un [V] 400/690
Tenue en tension de pointe répétitive Urp (L-PE/L-L) [V] 3000/3400
Tension maximale permanente Uc (L-PE/L-L) [V] 1260/2520
Courant maximal de décharge Imax (8/20) [kA] 40
Courant de choc maximum Iimp (10/350) [kA] 2
Courant nominal de décharge In (8/20) [kA] 20
Valeur assignée d’interruption d’un courant de suite Ifi [kA] -
Niveau de protection en tension Up à In [kV] 6
Niveau de protection en tension Up à 3 k A [kV] 4.4
Niveau de protection en tension Up à 5 k A [kV] -
Niveau de protection en tension Up à 10 k A [kV] -
Tenue TOV Ut (L-N : 5s./N-PE : 200ms) [V] -
Uoc -
Temps de réponse [ns] ≤ 100
Tenue en court-circuit Isccr [kA] 50
Valeur assignée maxi. de fusible (gG) [A] ≤ 125
protection de secours disjoncteur (courbe B ou C) [A] ≤ 125
Cartouche débrochable Oui
Déconnecteur thermique intégré Oui
Indicateur d’état Oui
Réserve de sécurité Non
Contact auxiliaire (TS) Oui
Installation
Section des Fil rigide [mm²] 2.5 … 25
conducteurs (L, N, PE) Fil souple [mm²] 2.5 … 1 6
Longueur de dénudage (L, N, PE) [mm] 11
Couple de serrage des bornes (L, N, PE) [Nm] 2.5
Informations relatives aux contacts -
Charge mini. -
Charge maxi. -
Section des conducteurs [mm²] -
Caractéristiques diverses
Température de stockage et de fonctionnement [°C] -40 à +80
Altitude maxi. [m] 5000
Degré de protection IP20
Tenue au feu selon UL 94 V0
Dimensions avec contact auxiliaire (TS)
hauteur x largeur x profondeur [mm] 100 x 178 x 65
[in] 3.94 x 7.01 x 2.56
Cartouches de remplacement
Phase OVR T2 40-440 C QS
Article B752092
