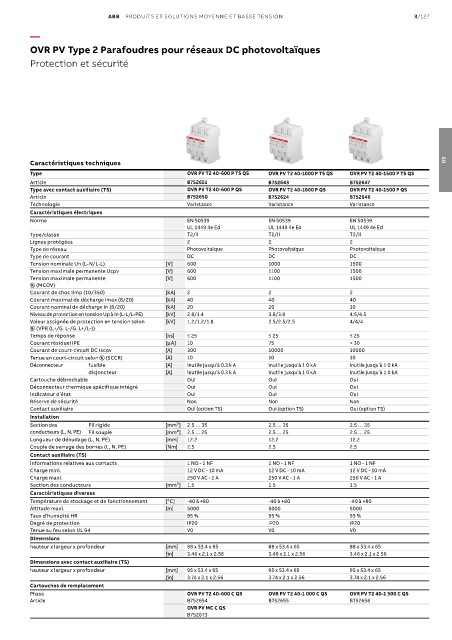

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 3/127

—
OVR PV Type 2 Parafoudres pour réseaux DC photovoltaïques

Protection et sécurité

Caractéristiques techniques 03
Type OVR PV T2 40-600 P TS QS OVR PV T2 40-1000 P TS QS OVR PV T2 40-1500 P TS QS
Article B752651 B752643 B752647
Type avec contact auxiliaire (TS) OVR PV T2 40-600 P QS OVR PV T2 40-1000 P QS OVR PV T2 40-1500 P QS
Article B752650 B752624 B752646
Technologie Varistance Varistance Varistance
Caractéristiques électriques
Norme EN 50539 EN 50539 EN 50539
UL 1449 4e Ed UL 1449 4e Ed UL 1449 4e Ed
Type/classe T2/II T2/II T2/II
Lignes protégées 2 2 2
Type de réseau Photovoltaïque Photovoltaïque Photovoltaïque
Type de courant DC DC DC
Tension nominale Un (L-N/L-L) [V] 600 1000 1500
Tension maximale permanente Ucpv [V] 600 1100 1500
Tension maximale permanente [V] 600 1100 1500
(MCOV)
Courant de choc Iimp (10/350) [kA] 2 2 2
Courant maximal de décharge Imax (8/20) [kA] 40 40 40
Courant nominal de décharge In (8/20) [kA] 20 20 10
Niveau de protection en tension Up à In (L-L/L-PE) [kV] 2.8/1.4 3.8/3.8 4.5/4.5
Valeur assignée de protection en tension selon [kV] 1.2/1.2/1.8 2.5/2.5/2.5 4/4/4
(VPR (L+/G. L-/G. L+/L-))
Temps de réponse [ns] ≤ 25 ≤ 25 ≤ 25
Courant résiduel IPE [μA] 10 75 < 30
Courant de court-circuit DC Iscpv [A] 300 10000 10000
Tenue en court-circuit selon (SCCR) [A] 10 10 10
Déconnecteur fusible [A] inutile jusqu’à 0.3 k A inutile jusqu’à 1 0 kA inutile jusqu’à 1 0 kA
disjoncteur [A] inutile jusqu’à 0.3 k A inutile jusqu’à 1 0 kA inutile jusqu’à 1 0 kA
Cartouche débrochable Oui Oui Oui
Déconnecteur thermique spécifique intégré Oui Oui Oui
Indicateur d’état Oui Oui Oui
Réserve de sécurité Non Non Non
Contact auxiliaire Oui (option TS) Oui (option TS) Oui (option TS)
Installation
Section des Fil rigide [mm²] 2.5 … 35 2.5 … 35 2.5 … 35
conducteurs (L, N, PE) Fil souple [mm²] 2.5 … 25 2.5 … 25 2.5 … 25
Longueur de dénudage (L, N, PE) [mm] 12.2 12.2 12.2
Couple de serrage des bornes (L, N, PE) [Nm] 2.5 2.5 2.5
Contact auxiliaire (TS)
Informations relatives aux contacts 1 NO - 1 NF 1 NO - 1 NF 1 NO - 1 NF
Charge mini. 12 V DC - 10 mA 12 V DC - 10 mA 12 V DC - 10 mA
Charge maxi. 250 V AC - 1 A 250 V AC - 1 A 250 V AC - 1 A
Section des conducteurs [mm²] 1.5 1.5 1.5
Caractéristiques diverses
Température de stockage et de fonctionnement [°C] -40 à +80 -40 à +80 -40 à +80
Altitude maxi. [m] 5000 5000 5000
Taux d’humidité HR 95 % 95 % 95 %
Degré de protection IP20 IP20 IP20
Tenue au feu selon UL 94 V0 V0 V0
Dimensions
hauteur x largeur x profondeur [mm] 88 x 53.4 x 65 88 x 53.4 x 65 88 x 53.4 x 65
[in] 3.46 x 2.1 x 2.56 3.46 x 2.1 x 2.56 3.46 x 2.1 x 2.56
Dimensions avec contact auxiliaire (TS)
hauteur x largeur x profondeur [mm] 95 x 53.4 x 65 95 x 53.4 x 65 95 x 53.4 x 65
[in] 3.74 x 2.1 x 2.56 3.74 x 2.1 x 2.56 3.74 x 2.1 x 2.56
Cartouches de remplacement
Phase OVR PV T2 40-600 C QS OVR PV T2 40-1 000 C QS OVR PV T2 40-1 500 C QS
Article B752654 B752655 B752656
OVR PV MC C QS
B752673
