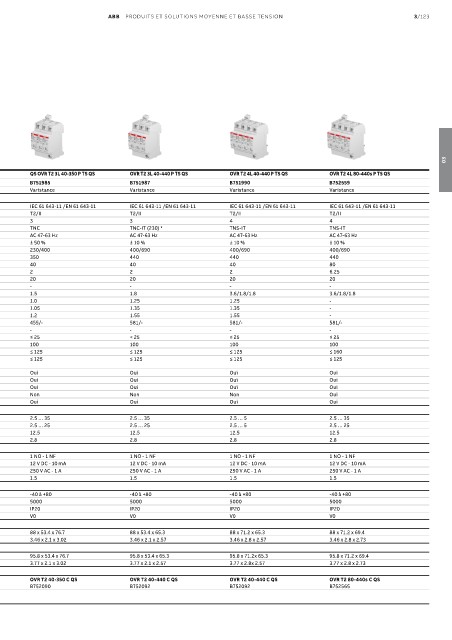

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 3/123

Caractéristiques techniques 03
Type avec contact auxiliaire (TS) OVR T2 40-350 P QS OVR T2 40-440 P QS OVR T2 3L 40-275 P TS QS QS OVR T2 3L 40-350 P TS QS OVR T2 3L 40-440 P TS QS OVR T2 4L 40-440 P TS QS OVR T2 4L 80-440s P TS QS
Article B752060 B751962 B751983 B751985 B751987 B751990 B752559
Technologie Varistance Varistance Varistance Varistance Varistance Varistance Varistance
Caractéristiques électriques
Norme IEC 61 643-11 /EN 61 643-11 IEC 61 643-11 /EN 61 643-11 IEC 61 643-11 /EN 61 643-11 IEC 61 643-11 /EN 61 643-11 IEC 61 643-11 /EN 61 643-11 IEC 61 643-11 /EN 61 643-11 IEC 61 643-11 /EN 61 643-11
Type/classe T2/II T2/II T2/II T2/II T2/II T2/II T2/II
Lignes protégées 1 1 3 3 3 4 4
Régime de neutre TT-TNS-TNC TT-TNS-TNC-IT (230) TNC TNC TNC-IT (230) * TNS-IT TNS-IT
Type de courant AC 47-63 Hz AC 47-63 Hz AC 47-63 Hz AC 47-63 Hz AC 47-63 Hz AC 47-63 Hz AC 47-63 Hz
Régulation de tension du réseau ± 50 % ± 10 % ± 20 % ± 50 % ± 10 % ± 10 % ± 10 %
Tension nominale Un [V] 230 400 230/400 230/400 400/690 400/690 400/690
Tension maximale permanente Uc [V] 375 440 275 350 440 440 440
Courant maximal de décharge Imax (8/20) [kA] 40 40 40 40 40 40 80
Courant de choc maximum Iimp (10/350) [kA] 2 2 2 2 2 2 6.25
Courant nominal de décharge In (8/20) [kA] 20 20 20 20 20 20 20
Courant total [kA] - - - - - - -
Niveau de protection en tension Up à In (L-N/N-PE/L-PE) [kV] 1.5/-/1.5 1.8/-/1.8 1.25 1.5 1.8 3.6/1.8/1.8 3.6/1.8/1.8
Niveau de protection en tension Ures à 3 kA [kV] 1 1.25 0.8 1.0 1.25 1.25 -
Niveau de protection en tension Ures à 5 kA [kV] 1.05 1.35 0.85 1.05 1.35 1.35 -
Niveau de protection en tension Ures à 10 kA [kV] 1.2 1.55 1.0 1.2 1.55 1.55 -
Tenue TOV Ut (L-N : 5s./N-PE : 200ms) [V] 455/- 581/- 337/- 455/- 581/- 581/- 581/-
Uoc [kV] - - - - - - -
Temps de réponse [ns] ≤ 25 ≤ 25 ≤ 25 ≤ 25 < 25 ≤ 25 ≤ 25
Tenue en court-circuit Isccr [kA] 100 100 100 100 100 100 100
Valeur assignée fusible (gG) [A] ≤ 125 ≤ 125 ≤ 125 ≤ 125 ≤ 125 ≤ 125 ≤ 160
maximale de disjoncteur (courbe B ou C) [A] ≤ 125 ≤ 125 ≤ 125 ≤ 125 ≤ 125 ≤ 125 ≤ 125
protection de secours
Cartouche débrochable Oui Oui Oui Oui Oui Oui Oui
Technologie QuickSafe® intégrée Oui Oui Oui Oui Oui Oui Oui
Indicateur d’état Oui Oui Oui Oui Oui Oui Oui
Réserve de sécurité Non Non Non Non Non Non Oui
Contact auxiliaire Non Non Oui Oui Oui Oui Oui
Installation
Section des Fil rigide [mm²] 2.5 … 5 2.5 … 35 2.5 … 35 2.5 … 35 2.5 … 35 2.5 … 5 2.5 … 35
conducteurs (L, N, PE) Fil souple [mm²] 2.5 … 5 2.5 … 25 2.5 … 25 2.5 … 25 2.5 … 25 2.5 … 5 2.5 … 25
Longueur de dénudage (L, N, PE) [mm] 12.5 12.5 12.5 12.5 12.5 12.5 12.5
Couple de serrage des bornes (L, N, PE) [Nm] 2.8 2.8 2.8 2.8 2.8 2.8 2.8
Contact auxiliaire (TS)
Informations relatives aux contacts 1 NO - 1 NF 1 NO - 1 NF 1 NO - 1 NF 1 NO - 1 NF 1 NO - 1 NF 1 NO - 1 NF 1 NO - 1 NF
Charge mini. 12 V DC - 10 mA 12 V DC - 10 mA 12 V DC - 10 mA 12 V DC - 10 mA 12 V DC - 10 mA 12 V DC - 10 mA 12 V DC - 10 mA
Charge maxi. 250 V AC - 1 A 250 V AC - 1 A 250 V AC - 1 A 250 V AC - 1 A 250 V AC - 1 A 250 V AC - 1 A 250 V AC - 1 A
Section des conducteurs [mm²] 1.5 1.5 1.5 1.5 1.5 1.5 1.5
Caractéristiques diverses
Température de stockage et de fonctionnement [°C] -40 à +80 -40 à +80 -40 à +80 -40 à +80 -40 à +80 -40 à +80 -40 à +80
Altitude maxi. [m] 5000 5000 5000 5000 5000 5000 5000
Degré de protection IP20 IP20 IP20 IP20 IP20 IP20 IP20
Tenue au feu selon UL 94 V0 V0 V0 V0 V0 V0 V0
Dimensions
hauteur x largeur x profondeur [mm] 88 x 17.8 x 65.3 88 x 17.8 x 65.3 88 x 53.4 x 65.3 88 x 53.4 x 76.7 88 x 53.4 x 65.3 88 x 71.2 x 65.3 88 x 71.2 x 69.4
[in] 3.46 x 0.7 x 2.57 3.46 x 0.7 x 2.57 3.46 x 2.1 x 2.57 3.46 x 2.1 x 3.02 3.46 x 2.1 x 2.57 3.46 x 2.8 x 2.57 3.46 x 2.8 x 2.73
Dimensions avec contact auxiliaire (TS)
hauteur x largeur x profondeur [mm] 95.8 x 17.8 x 65.3 95.8 x 17.8 x 65.3 95.8 x 53.4 x 65.3 95.8 x 53.4 x 76.7 95.8 x 53.4 x 65.3 95.8 x 71.2x 65.3 95.8 x 71.2 x 69.4
[in] 3.77 x 0.7 x 2.57 3.77 x 0.7 x 2.57 3.77 x 2.1 x 2.57 3.77 x 2.1 x 3.02 3.77 x 2.1 x 2.57 3.77 x 2.8x 2.57 3.77 x 2.8 x 2.73
Cartouches de remplacement
Phase OVR T2 40-350 C QS OVR T2 40-440 C QS OVR T2 40-275 C QS OVR T2 40-350 C QS OVR T2 40-440 C QS OVR T2 40-440 C QS OVR T2 80-440s C QS
Article B752090 B752092 B752089 B752090 B752092 B752092 B752565
Neutre
Article
* pour IT (400V) 3P : OVR T2 3L 40 400/690 P TS, article : B80385346
