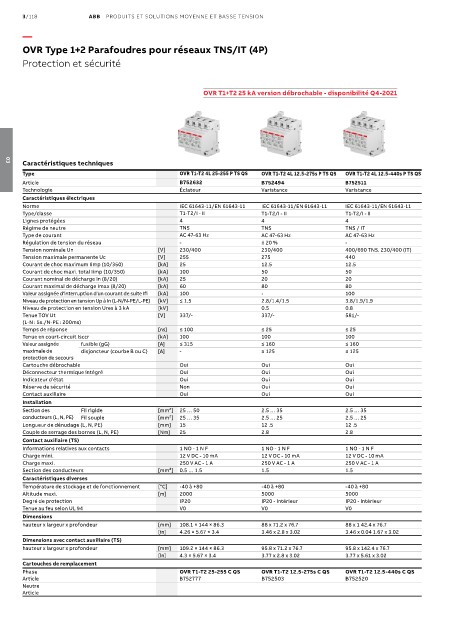

OVR Type 1+2 Parafoudres pour réseaux TNS/IT (4P)

Protection et sécurité

OVR T1+T2 25 kA version débrochable - disponibilité Q4-2021

Caractéristiques techniques
03
Type OVR T1-T2 4L 25-255 P TS QS OVR T1-T2 4L 12.5-275s P TS QS OVR T1-T2 4L 12.5-440s P TS QS
Article B752632 B752494 B752511
Technologie Éclateur Varistance Varistance
Caractéristiques électriques
Norme IEC 61643-11/EN 61643-11 IEC 61643-11/EN 61643-11 IEC 61643-11/EN 61643-11
Type/classe T1-T2/I - II T1-T2/I - II T1-T2/I - II
Lignes protégées 4 4 4
Régime de neutre TNS TNS TNS / IT
Type de courant AC 47-63 Hz AC 47-63 Hz AC 47-63 Hz
Régulation de tension du réseau - ± 20 % -
Tension nominale Un [V] 230/400 230/400 400/690 TNS. 230/400 (IT)
Tension maximale permanente Uc [V] 255 275 440
Courant de choc maximum Iimp (10/350) [kA] 25 12.5 12.5
Courant de choc maxi. total Iimp (10/350) [kA] 100 50 50
Courant nominal de décharge In (8/20) [kA] 25 20 20
Courant maximal de décharge Imax (8/20) [kA] 60 80 80
Valeur assignée d'interruption d'un courant de suite Ifi [kA] 100 - 100
Niveau de protection en tension Up à In (L-N/N-PE/L-PE) [kV] ≤ 1.5 2.8/1.4/1.5 3.8/1.9/1.9
Niveau de protection en tension Ures à 3 kA [kV] 0.5 0.8
Tenue TOV Ut [V] 337/- 337/- 581/-
(L-N : 5s./N-PE : 200ms)
Temps de réponse [ns] ≤ 100 ≤ 25 ≤ 25
Tenue en court-circuit Isccr [kA] 100 100 100
Valeur assignée fusible (gG) [A] ≤ 315 ≤ 160 ≤ 160
maximale de disjoncteur (courbe B ou C) [A] - ≤ 125 ≤ 125
protection de secours
Cartouche débrochable Oui Oui Oui
Déconnecteur thermique intégré Oui Oui Oui
Indicateur d’état Oui Oui Oui
Réserve de sécurité Non Oui Oui
Contact auxiliaire Oui Oui Oui
Installation
Section des Fil rigide [mm²] 25 … 50 2.5 … 35 2.5 … 35
conducteurs (L, N, PE) Fil souple [mm²] 25 … 35 2.5 … 25 2.5 … 25
Longueur de dénudage (L, N, PE) [mm] 15 12 .5 12 .5
Couple de serrage des bornes (L, N, PE) [Nm] 25 2.8 2.8
Contact auxiliaire (TS)
Informations relatives aux contacts 1 NO - 1 N F 1 NO - 1 N F 1 NO - 1 N F
Charge mini. 12 V DC - 10 mA 12 V DC - 10 mA 12 V DC - 10 mA
Charge maxi. 250 V AC - 1 A 250 V AC - 1 A 250 V AC - 1 A
Section des conducteurs [mm²] 0.5 … 1.5 1.5 1.5
Caractéristiques diverses
Température de stockage et de fonctionnement [°C] -40 à +80 -40 à +80 -40 à +80
Altitude maxi. [m] 2000 5000 5000
Degré de protection IP20 IP20 - Intérieur IP20 - Intérieur
Tenue au feu selon UL 94 V0 V0 V0
Dimensions
hauteur x largeur x profondeur [mm] 108.1 × 144 × 86.3 88 x 71.2 x 76.7 88 x 1 42.4 x 76.7
[in] 4.26 × 5.67 × 3.4 3.46 x 2.8 x 3.02 3.46 x 0.04 1.67 x 3.02
Dimensions avec contact auxiliaire (TS)
hauteur x largeur x profondeur [mm] 109.2 × 144 × 86.3 95.8 x 71.2 x 76.7 95.8 x 142.4 x 76.7
[in] 4.3 × 5.67 × 3.4 3.77 x 2.8 x 3.02 3.77 x 5.61 x 3.02
Cartouches de remplacement
Phase OVR T1-T2 25-255 C QS OVR T1-T2 12.5-275s C QS OVR T1-T2 12.5-440s C QS
Article B752777 B752503 B752520
Neutre
Article
