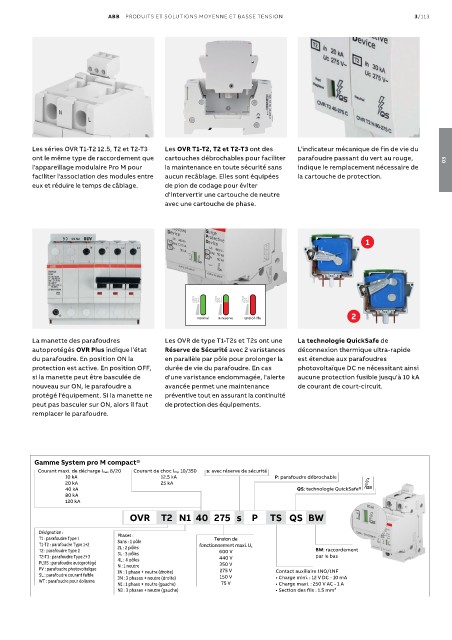

Page 311 - Les indispensables 2021

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 3/113

Les séries OVR T1-T2 12.5, T2 et T2-T3 Les OVR T1-T2, T2 et T2-T3 ont des L'indicateur mécanique de fin de vie du
ont le même type de raccordement que cartouches débrochables pour faciliter parafoudre passant du vert au rouge, 03
l'appareillage modulaire Pro M pour la maintenance en toute sécurité sans indique le remplacement nécessaire de
faciliter l'association des modules entre aucun recâblage. Elles sont équipées la cartouche de protection.
eux et réduire le temps de câblage. de pion de codage pour éviter
d'intervertir une cartouche de neutre
avec une cartouche de phase.

1

2

La manette des parafoudres Les OVR de type T1-T2s et T2s ont une La technologie QuickSafe de
autoprotégés OVR Plus indique l'état Réserve de Sécurité avec 2 varistances déconnexion thermique ultra-rapide
du parafoudre. En position ON la en parallèle par pôle pour prolonger la est étendue aux parafoudres
protection est active. En position OFF, durée de vie du parafoudre. En cas photovoltaïque DC ne nécessitant ainsi
si la manette peut être basculée de d'une varistance endommagée, l'alerte aucune protection fusible jusqu'à 10 kA
nouveau sur ON, le parafoudre a avancée permet une maintenance de courant de court-circuit.
protégé l'équipement. Si la manette ne préventive tout en assurant la continuité
peut pas basculer sur ON, alors il faut de protection des équipements.
remplacer le parafoudre.

Gamme System pro M compact®
Courant maxi. de décharge I max 8/20 Courant de choc I imp 10/350 s: avec réserve de sécurité
10 kA 12.5 kA P: parafoudre débrochable
20 kA 25 kA
40 kA QS: technologie QuickSafe®
80 kA
120 kA
OVR T2 N1 40 275 s P TS QS BW

Désignation : Phases :
T1 : parafoudre Type 1 Sans : 1 pôle Tension de
T1-T2 : parafoudre Type 1+2 2L : 2 pôles fonctionnement maxi. U c
T2 : parafoudre Type 2 3L : 3 pôles 600 V BW: raccordement
T2-T3 : parafoudre Type 2+3 4L : 4 pôles 440 V par le bas
PLUS : parafoudre autoprotégé N : 1 neutre 350 V
PV : parafoudre photovoltaïque 1N : 1 phase + neutre (droite) 275 V Contact auxiliaire 1NO/1NF
SL : parafoudre courant faible 3N : 3 phases + neutre (droite) 150 V • Charge mini. : 12 V DC - 10 mA
WT : parafoudre pour éolienne
N1 : 1 phase + neutre (gauche) 75 V • Charge maxi. : 250 V AC - 1 A
N3 : 3 phases + neutre (gauche) • Section des fils : 1.5 mm²
