3/114 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION
—

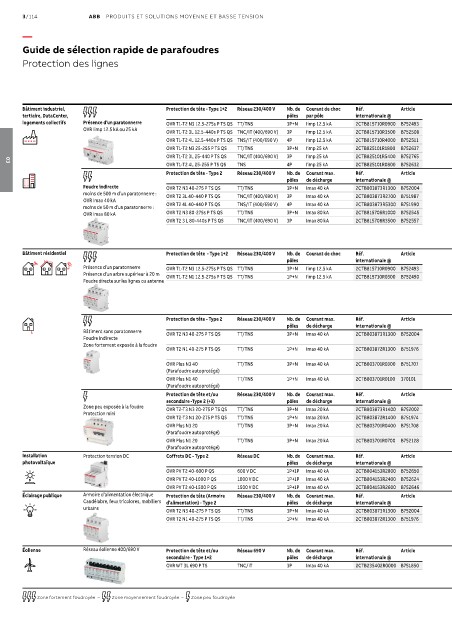

Guide de sélection rapide de parafoudres
Protection des lignes
Bâtiment industriel, Protection de tête - Type 1+2 Réseau 230/400 V Nb. de Courant de choc Réf. Article Protection secondaire - Réseau 230/400 V Nb. de Courant max. Réf. Article
tertiaire, DataCenter, pôles par pôle internationale @ Tableau divisionnaire - Type 2 pôles de décharge internationale @
logements collectifs Présence d’un paratonnerre OVR T1-T2 N3 12.5-275s P TS QS TT/TNS 3P+N Iimp 12.5 kA 2CTB815710R0900 B752493 OVR T2 N3 40-275 P TS QS TT/TNS 3P+N Imax 40 kA 2CTB803873R1300 B752004
OVR Iimp 12.5 kA ou 25 kA
OVR T1-T2 3L 12.5-440s P TS QS TNC/IT (400/690 V) 3P Iimp 12.5 kA 2CTB815710R3500 B752508 OVR T2 N1 40-275 P TS QS TT/TNS 1P+N Imax 40 kA 2CTB803872R1300 B751976
OVR T1-T2 4L 12.5-440s P TS QS TNS/IT (400/690 V) 4P Iimp 12.5 kA 2CTB815710R4000 B752511
OVR T1-T2 N3 25-255 P TS QS TT/TNS 3P+N Iimp 25 kA 2CTB825101R1800 B752637 OVR T2 3L 40-440 P TS QS TNC/IT (400/690 V) 3P Imax 40 kA 2CTB803873R2700 B751987
OVR T1-T2 3L 25-440 P TS QS TNC/IT (400/690 V) 3P Iimp 25 kA 2CTB825101R5400 B752765
OVR T1-T2 4L 25-255 P TS QS TNS 4P Iimp 25 kA 2CTB825101R0800 B752632 OVR T2 4L 40-440 P TS QS TNS/IT (400/690 V) 4P Imax 40 kA 2CTB803873R5300 B751990
03
Protection de tête - Type 2 Réseau 230/400 V Nb. de Courant max. Réf. Article Protection secondaire - Réseau 230/400 V Nb. de Courant max. Réf. Article
pôles de décharge internationale @ Tableau divisionnaire - Type 2 pôles de décharge internationale @
Foudre indirecte OVR T2 N3 40-275 P TS QS TT/TNS 3P+N Imax 40 kA 2CTB803873R1300 B752004 OVR T2-T3 N3 20-275 P TS QS TT/TNS 3P+N Imax 20 kA 2CTB803873R1400 B752002
moins de 500 m d’un paratonnerre : OVR T2 3L 40-440 P TS QS TNC/IT (400/690 V) 3P Imax 40 kA 2CTB803873R2700 B751987 OVR T2-T3 N1 20-275 P TS QS TT/TNS 1P+N Imax 20 kA 2CTB803872R1400 B751974
OVR Imax 40 kA
moins de 50 m d’un paratonnerre : OVR T2 4L 40-440 P TS QS TNS/IT (400/690 V) 4P Imax 40 kA 2CTB803873R5300 B751990 OVR T2 3L 40-440 P TS QS TNC/IT (400/690 V) 3P Imax 40 kA 2CTB803873R2700 B751987
OVR Imax 80 kA OVR T2 N3 80-275s P TS QS TT/TNS 3P+N Imax 80 kA 2CTB815708R1000 B752545 OVR T2 4L 40-440 P TS QS TNS/IT (400/690 V) 4P Imax 40 kA 2CTB803873R5300 B751990
OVR T2 3 L 80-440s P TS QS TNC/IT (400/690 V) 3P Imax 80 kA 2CTB815708R3500 B752557
Bâtiment résidentiel Protection de tête - Type 1+2 Réseau 230/400 V Nb. de Courant de choc Réf. Article Protection secondaire - Type 2 Réseau 230/400 V Nb. de Courant max. Réf. Article
pôles internationale @ pôles de décharge internationale @
Présence d’un paratonnerre OVR T1-T2 N3 12.5-275s P TS QS TT/TNS 3P+N Iimp 12.5 kA 2CTB815710R0900 B752493 OVR T2 N3 40-275 P TS QS TT/TNS 3P+N Imax 40 kA 2CTB803873R1300 B752004
Présence d’un arbre supérieur à 20 m OVR T1-T2 N1 12.5-275s P TS QS TT/TNS 1P+N Iimp 12.5 kA 2CTB815710R0300 B752490 OVR T2 N1 40-275 P TS QS TT/TNS 1P+N Imax 40 kA 2CTB803872R1300 B751976
Foudre directe sur les lignes ou antenne
Protection de tête - Type 2 Réseau 230/400 V Nb. de Courant max. Réf. Article Protection secondaire - Type 2 Réseau 230/400V Nb. de Courant max. Réf. Article
pôles de décharge internationale @ pôles de décharge internationale @
Bâtiment sans paratonnerre OVR T2 N3 40-275 P TS QS TT/TNS 3P+N Imax 40 kA 2CTB803873R1300 B752004 OVR Plus N3 20 TT/TNS 3P+N Imax 20 kA 2CTB803701R0400 B751708
Foudre Indirecte (Parafoudre autoprotégé)
Zone fortement exposée à la foudre
OVR T2 N1 40-275 P TS QS TT/TNS 1P+N Imax 40 kA 2CTB803872R1300 B751976 OVR Plus N1 20 TT/TNS 1P+N Imax 20 kA 2CTB803701R0700 B752128
(Parafoudre autoprotégé)
OVR Plus N3 40 TT/TNS 3P+N Imax 40 kA 2CTB803701R0300 B751707
(Parafoudre autoprotégé)
OVR Plus N1 40 TT/TNS 1P+N Imax 40 kA 2CTB803701R0100 370101
(Parafoudre autoprotégé)
Protection de tête et/ou Réseau 230/400 V Nb. de Courant max. Réf. Article
secondaire -Type 2 (+3) pôles de décharge internationale @
Zone peu exposée à la foudre OVR T2-T3 N3 20-275 P TS QS TT/TNS 3P+N Imax 20 kA 2CTB803873R1400 B752002 non requise
Protection mini
OVR T2-T3 N1 20-275 P TS QS TT/TNS 1P+N Imax 20 kA 2CTB803872R1400 B751974
OVR Plus N3 20 TT/TNS 3P+N Imax 20 kA 2CTB803701R0400 B751708
(Parafoudre autoprotégé)
OVR Plus N1 20 TT/TNS 3P+N Imax 20 kA 2CTB803701R0700 B752128
(Parafoudre autoprotégé)
Installation Protection tension DC Coffrets DC - Type 2 Réseau DC Nb. de Courant max. Réf. Article Protection tension AC Coffrets AC - Type 2 Réseau 230/400 V Nb. de Courant max. Réf. Article
photovoltaïque pôles de décharge internationale @ pôles de décharge internationale @
OVR PV T2 40-600 P QS 600 V DC 1P+1P Imax 40 kA 2CTB804153R2800 B752650 OVR T2 N3 40-275 P TS QS TT/TNS 3P+N Imax 40 kA 2CTB803873R1300 B752004
OVR PV T2 40-1000 P QS 1000 V DC 1P+1P Imax 40 kA 2CTB804153R2400 B752624 OVR T2-T3 N1 20-275 P TS QS TT/TNS 1P+N Imax 20 kA 2CTB803872R1400 B751974
OVR PV T2 40-1500 P QS 1500 V DC 1P+1P Imax 40 kA 2CTB804153R2600 B752646
Éclairage publique Armoire d’alimentation électrique Protection de tête (Armoire Réseau 230/400 V Nb. de Courant max. Réf. Article Protection candélabre Protection secondaire Réseau 230 V Nb. de Courant max. Réf. Article
Candélabre, feux tricolores, mobiliers d’alimentation) - Type 2 pôles de décharge internationale @ feux tricolores - Type 2+3 pôles de décharge internationale @
urbains OVR T2 N3 40-275 P TS QS TT/TNS 3P+N Imax 40 kA 2CTB803873R1300 B752004 OVR T2-T3 N1 15-275s SL TT/TNS 1P+N Imax 15 kA 2CTB804500R0200 B752477
OVR T2 N1 40-275 P TS QS TT/TNS 1P+N Imax 40 kA 2CTB803872R1300 B751976
Éolienne Réseau éolienne 400/690 V Protection de tête et/ou Réseau 690 V Nb. de Courant max. Réf. Article
secondaire - Type 1+2 pôles de décharge internationale @
OVR WT 3L 690 P TS TNC/IT 3P Imax 40 kA 2CTB235402R0000 B751850
Zone fortement foudroyée – Zone moyennement foudroyée – Zone peu foudroyée
