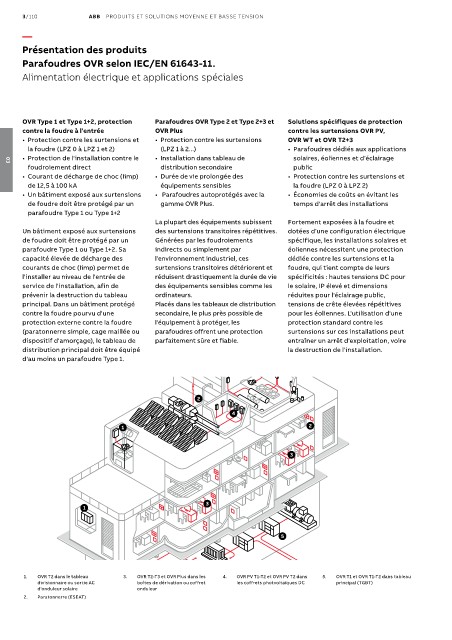

Page 308 - Les indispensables 2021

3/110 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
Présentation des produits
Parafoudres OVR selon IEC/EN 61643-11.

Alimentation électrique et applications spéciales

OVR Type 1 et Type 1+2, protection Parafoudres OVR Type 2 et Type 2+3 et Solutions spécifiques de protection
contre la foudre à l'entrée OVR Plus contre les surtensions OVR PV,
• Protection contre les surtensions et • Protection contre les surtensions OVR WT et OVR T2+3
la foudre (LPZ 0 à LPZ 1 et 2) (LPZ 1 à 2...) • Parafoudres dédiés aux applications
• Protection de l'installation contre le • Installation dans tableau de solaires, éoliennes et d'éclairage
03
foudroiement direct distribution secondaire public
• Courant de décharge de choc (Iimp) • Durée de vie prolongée des • Protection contre les surtensions et
de 12,5 à 100 kA équipements sensibles la foudre (LPZ 0 à LPZ 2)
• Un bâtiment exposé aux surtensions • Parafoudres autoprotégés avec la • Économies de coûts en évitant les
de foudre doit être protégé par un gamme OVR Plus. temps d'arrêt des installations
parafoudre Type 1 ou Type 1+2
La plupart des équipements subissent Fortement exposées à la foudre et
Un bâtiment exposé aux surtensions des surtensions transitoires répétitives. dotées d'une configuration électrique
de foudre doit être protégé par un Générées par les foudroiements spécifique, les installations solaires et
parafoudre Type 1 ou Type 1+2. Sa indirects ou simplement par éoliennes nécessitent une protection
capacité élevée de décharge des l'environnement industriel, ces dédiée contre les surtensions et la
courants de choc (Iimp) permet de surtensions transitoires détériorent et foudre, qui tient compte de leurs
l'installer au niveau de l'entrée de réduisent drastiquement la durée de vie spécificités : hautes tensions DC pour
service de l'installation, afin de des équipements sensibles comme les le solaire, IP élevé et dimensions
prévenir la destruction du tableau ordinateurs. réduites pour l'éclairage public,
principal. Dans un bâtiment protégé Placés dans les tableaux de distribution tensions de crête élevées répétitives
contre la foudre pourvu d'une secondaire, le plus près possible de pour les éoliennes. L'utilisation d'une
protection externe contre la foudre l'équipement à protéger, les protection standard contre les
(paratonnerre simple, cage maillée ou parafoudres offrent une protection surtensions sur ces installations peut
dispositif d'amorçage), le tableau de parfaitement sûre et fiable. entraîner un arrêt d'exploitation, voire
distribution principal doit être équipé la destruction de l'installation.
d'au moins un parafoudre Type 1.

2
4

1 2

3

3
1

5

1. OVR T2 dans le tableau 3. OVR T2-T3 et OVR Plus dans les 4. OVR PV T1-T2 et OVR PV T2 dans 5. OVR T1 et OVR T1-T2 dans tableau
divisionnaire ou sortie AC boîtes de dérivation ou coffret les coffrets photvoltaïques DC principal (TGBT)
d'onduleur solaire onduleur
2. Paratonnerre (ESEAT)
