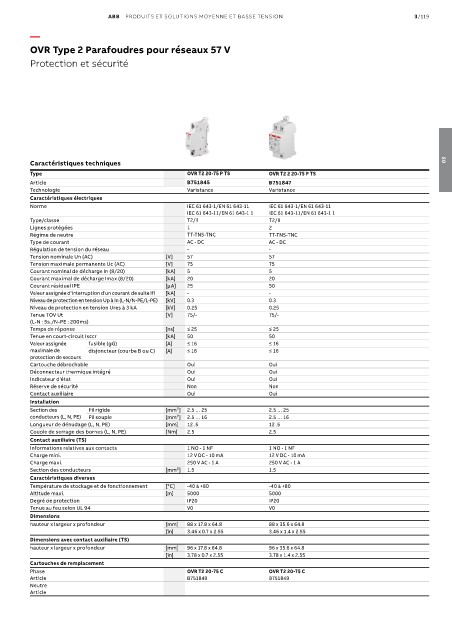

Page 317 - Les indispensables 2021

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 3/119

—
OVR Type 2 Parafoudres pour réseaux 57 V

Protection et sécurité

Caractéristiques techniques 03
Type OVR T2 20-75 P TS OVR T2 2 20-75 P TS
Article B751845 B751847
Technologie Varistance Varistance
Caractéristiques électriques
Norme IEC 61 643-1/EN 61 643-11 IEC 61 643-1/EN 61 643-11
IEC 61 643-11/EN 61 643-1 1 IEC 61 643-11/EN 61 643-1 1
Type/classe T2/II T2/II
Lignes protégées 1 2
Régime de neutre TT-TNS-TNC TT-TNS-TNC
Type de courant AC - DC AC - DC
Régulation de tension du réseau - -
Tension nominale Un (AC) [V] 57 57
Tension maximale permanente Uc (AC) [V] 75 75
Courant nominal de décharge In (8/20) [kA] 5 5
Courant maximal de décharge Imax (8/20) [kA] 20 20
Courant résiduel IPE [µA] 25 50
Valeur assignée d'interruption d'un courant de suite Ifi [kA] - -
Niveau de protection en tension Up à In (L-N/N-PE/L-PE) [kV] 0.3 0.3
Niveau de protection en tension Ures à 3 kA [kV] 0.25 0.25
Tenue TOV Ut [V] 75/- 75/-
(L-N : 5s./N-PE : 200ms)
Temps de réponse [ns] ≤ 25 ≤ 25
Tenue en court-circuit Isccr [kA] 50 50
Valeur assignée fusible (gG) [A] ≤ 16 ≤ 16
maximale de disjoncteur (courbe B ou C) [A] ≤ 16 ≤ 16
protection de secours
Cartouche débrochable Oui Oui
Déconnecteur thermique intégré Oui Oui
Indicateur d’état Oui Oui
Réserve de sécurité Non Non
Contact auxiliaire Oui Oui
Installation
Section des Fil rigide [mm²] 2.5 … 25 2.5 … 25
conducteurs (L, N, PE) Fil souple [mm²] 2.5 … 16 2.5 … 16
Longueur de dénudage (L, N, PE) [mm] 12 .5 12 .5
Couple de serrage des bornes (L, N, PE) [Nm] 2.5 2.5
Contact auxiliaire (TS)
Informations relatives aux contacts 1 NO - 1 NF 1 NO - 1 NF
Charge mini. 12 V DC - 10 mA 12 V DC - 10 mA
Charge maxi. 250 V AC - 1 A 250 V AC - 1 A
Section des conducteurs [mm²] 1.5 1.5
Caractéristiques diverses
Température de stockage et de fonctionnement [°C] -40 à +80 -40 à +80
Altitude maxi. [m] 5000 5000
Degré de protection IP20 IP20
Tenue au feu selon UL 94 V0 V0
Dimensions
hauteur x largeur x profondeur [mm] 88 x 17.8 x 64.8 88 x 35.6 x 64.8
[in] 3.46 x 0.7 x 2.55 3.46 x 1.4 x 2.55
Dimensions avec contact auxiliaire (TS)
hauteur x largeur x profondeur [mm] 96 x 17.8 x 64.8 96 x 35.6 x 64.8
[in] 3.78 x 0.7 x 2.55 3.78 x 1.4 x 2.55
Cartouches de remplacement
Phase OVR T2 20-75 C OVR T2 20-75 C
Article B751849 B751849
Neutre
Article
