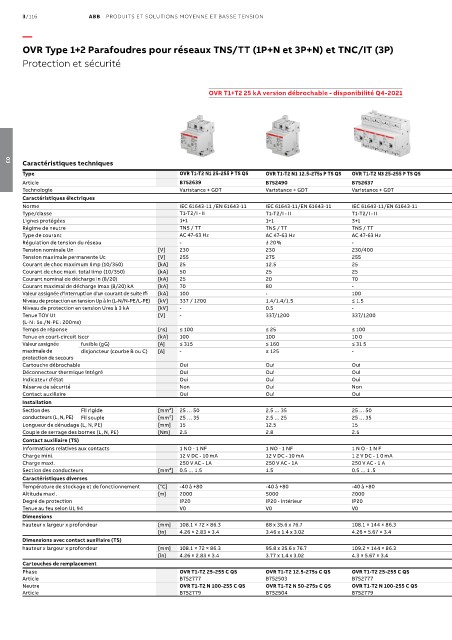

Page 314 - Les indispensables 2021

3/116 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
OVR Type 1+2 Parafoudres pour réseaux TNS/TT (1P+N et 3P+N) et TNC/IT (3P)

Protection et sécurité

OVR T1+T2 25 kA version débrochable - disponibilité Q4-2021

Caractéristiques techniques
03
Type OVR T1-T2 N1 25-255 P TS QS OVR T1-T2 N1 12.5-275s P TS QS OVR T1-T2 N3 25-255 P TS QS OVR T1-T2 N3 12.5-275s P TS QS OVR T1-T2 3L 25-255 P TS QS OVR T1-T2 3L 25-440 P TS QS OVR T1-T2 3L 12.5-275s P TS QS OVR T1-T2 3L 12.5-440s P TS QS
Article B752639 B752490 B752637 B752493 B752628 B52765 B752491 B752508
Technologie Varistance + GDT Varistance + GDT Varistance + GDT Varistance + GDT GDT GDT Varistance Varistance
Caractéristiques électriques
Norme IEC 61643-11 /EN 61643-11 IEC 61643-11/EN 61643-11 IEC 61643-11/EN 61643-11 IEC 61643-11/EN 61643-11 IEC 61643-11/EN 61643-11 IEC 61643-11/EN 61643-11 IEC 61643-11/EN 61643-11 IEC 61643-11/EN 61643-11
Type/classe T1-T2/I - II T1-T2/I - II T1-T2/I - II T1-T2/I - II T1-T2/I - II T1-T2/I - II T1-T2/I - II T1-T2/I - II
Lignes protégées 1+1 1+1 3+1 3+1 3 3 3 3
Régime de neutre TNS / TT TNS / TT TNS / TT TNS / TT TNC TNC / IT TNC TNC / IT
Type de courant AC 47-63 Hz AC 47-63 Hz AC 47-63 Hz AC 47-63 Hz AC 47-63 Hz AC 47-63 Hz AC 47-63 Hz AC 47-63 Hz
Régulation de tension du réseau - ± 20 % - ± 20 % ± 10 % ± 10 % ± 20 % ± 10 %
Tension nominale Un [V] 230 230 230/400 230/400 230/400 400/690 TNC. 230/400 (IT) 230 / 400 400/690 TNC. 230/400 (IT)
Tension maximale permanente Uc [V] 255 275 255 275 230/400 440 275 440
Courant de choc maximum Iimp (10/350) [kA] 25 12.5 25 12 .5 25 25 12.5 12.5
Courant de choc maxi. total Iimp (10/350) [kA] 50 25 25 50 - - 37.5 37.5
Courant nominal de décharge In (8/20) [kA] 25 20 70 20 25 25 20 20
Courant maximal de décharge Imax (8/20) kA [kA] 70 80 - 80 70 70 80 80
Valeur assignée d'interruption d'un courant de suite Ifi [kA] 100 - 100 - 100 15 - -
Niveau de protection en tension Up à In (L-N/N-PE/L-PE) [kV] 337 / 1200 1.4/1.4/1.5 ≤ 1.5 1.4/1.4/1.5 ≤ 1.5/-/1.5 ≤ 2.5/-/1.5 -/-/1 .4 -/-/2
Niveau de protection en tension Ures à 3 kA [kV] - 0.5 - 0.5 - 0.5 0.8
Tenue TOV Ut [V] - 337/1200 337/1200 337/1200 337/- 581/- 337/- 581/-
(L-N : 5s./N-PE : 200ms) ≤ 25
Temps de réponse [ns] ≤ 100 ≤ 25 ≤ 100 ≤ 25 ≤ 100 ≤ 100 ≤ 25 100
Tenue en court-circuit Isccr [kA] 100 100 10 0 100 100 100 100 ≤ 160
Valeur assignée fusible (gG) [A] ≤ 315 ≤ 160 ≤ 31 5 ≤ 160 ≤ 31 5 ≤ 315 ≤ 160 ≤ 125
maximale de disjoncteur (courbe B ou C) [A] - ≤ 125 - ≤ 125 - - ≤ 125 -
protection de secours
Cartouche débrochable Oui Oui Oui Oui Oui Oui Oui Oui
Déconnecteur thermique intégré Oui Oui Oui Oui Oui Oui Oui Oui
Indicateur d’état Oui Oui Oui Oui Oui Oui Oui Oui
Réserve de sécurité Non Oui Non Oui Non Oui Oui Oui
Contact auxiliaire Oui Oui Oui Oui Oui Oui Oui Oui
Installation
Section des Fil rigide [mm²] 25 … 50 2.5 … 35 25 … 50 2.5 … 35 25 … 50 25 … 50 2.5 … 35 2.5 … 35
conducteurs (L, N, PE) Fil souple [mm²] 25 … 35 2.5 … 25 25 … 35 2.5 … 25 25 … 35 25 … 35 2.5 … 25 2.5 … 25
Longueur de dénudage (L, N, PE) [mm] 15 12.5 15 12.5 15 15 12 .5 12 .5
Couple de serrage des bornes (L, N, PE) [Nm] 2.5 2.8 2.5 2.8 2.5 2.5 2.8 2.8
Contact auxiliaire (TS)
Informations relatives aux contacts 1 NO - 1 NF 1 NO - 1 NF 1 N O - 1 N F 1 NO - 1 NF 1 NO - 1 NF 1 NO - 1 NF 1 NO - 1 NF 1 NO - 1 NF
Charge mini. 12 V DC - 10 mA 12 V DC - 10 mA 1 2 V DC - 1 0 mA 12 V DC - 10 mA 12 V DC - 10 mA 12 V DC - 10 mA 12 V DC - 10 mA 12 V DC - 10 mA
Charge maxi. 250 V AC - 1A 250 V AC - 1A 250 V AC - 1 A 250 V AC - 1 A 250 V AC - 1 A 250 V AC - 1 A 250 V AC - 1 A 250 V AC - 1 A
Section des conducteurs [mm²] 0.5 … 1.5 1.5 0.5 … 1 .5 1.5 0.5 … 1.5 1.5 1.5 1.5
Caractéristiques diverses
Température de stockage et de fonctionnement [°C] -40 à +80 -40 à +80 -40 à +80 -40 à +80 -40 à +80 -40 à +80 -40 à +80 -40 à +80
Altitude maxi. [m] 2000 5000 2000 5000 2000 5000 5000 5000
Degré de protection IP20 IP20 - Intérieur IP20 IP20 - Intérieur IP20 IP20 - Intérieur IP20 - Intérieur IP20 - Intérieur
Tenue au feu selon UL 94 V0 V0 V0 V0 V0 V0 V0 V0
Dimensions
hauteur x largeur x profondeur [mm] 108.1 × 72 × 86.3 88 x 35.6 x 76.7 108.1 × 144 × 86.3 88 x 71.2 x 76.7 108.1 × 144 × 86.3 108.1 × 144 × 86.3 88 x 53.4 x 76.7 88 x 106.8 x 76.7
[in] 4.26 × 2.83 × 3.4 3.46 x 1.4 x 3.02 4.26 × 5.67 × 3.4 3.46 x 2.8 x 3.02 4.26 × 5.67 × 3.4 4.26 × 5.67 × 3.4 3.46 x 2.1 x 3.02 3.46 x 4.2 x 3.02
Dimensions avec contact auxiliaire (TS)
hauteur x largeur x profondeur [mm] 108.1 × 72 × 86.3 95.8 x 35.6 x 76.7 109.2 × 144 × 86.3 95.8 x 71.2 x 76.7 109.2 × 144 × 86.3 109.2 × 144 × 86.3 95.8 x 53.4 x 76.7 95.8 x 106.8 x 76.7
[in] 4.26 × 2.83 × 3.4 3.77 x 1.4 x 3.02 4.3 × 5.67 × 3.4 3.77 x 2.8 x 3.02 4.3 × 5.67 × 3.4 4.3 × 5.67 × 3.4 3.77 x 2.1 x 3.02 3.77 x 4.2 x 3.02
Cartouches de remplacement
Phase OVR T1-T2 25-255 C QS OVR T1-T2 12.5-275s C QS OVR T1-T2 25-255 C QS OVR T1-T2 12.5-275s C QS OVR T1-T2 25-255 C QS OVR T1-T2 25-440 C QS OVR T1-T2 12.5-275s C QS OVR T1-T2 12.5-440s C QS
Article B752777 B752503 B752777 B752503 B752777 B752778 B752491 B752520
Neutre OVR T1-T2 N 100-255 C QS OVR T1-T2 N 50-275s C QS OVR T1-T2 N 100-255 C QS OVR T1-T2 N 50-275s C QS
Article B752779 B752504 B752779 B752504
