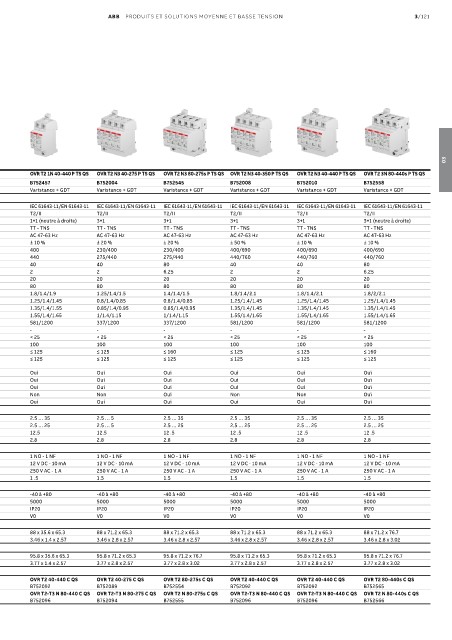

Caractéristiques techniques 03
Type avec contact auxiliaire (TS) OVR T2 N1 40-275 P TS QS OVR T2 N1 80-275s P TS QS OVR T2 N1 40-350 P TS QS OVR T2 1N 40-440 P TS QS OVR T2 N3 40-275 P TS QS OVR T2 N3 80-275s P TS QS OVR T2 N3 40-350 P TS QS OVR T2 N3 40-440 P TS QS OVR T2 3N 80-440s P TS QS
Article B751976 B752542 B751980 B752457 B752004 B752545 B752008 B752010 B752558
Technologie Varistance + GDT Varistance + GDT Varistance + GDT Varistance + GDT Varistance + GDT Varistance + GDT Varistance + GDT Varistance + GDT Varistance + GDT
Caractéristiques électriques
Norme IEC 61643-11/EN 61643-11 IEC 61643-11/EN 61643-11 IEC 61643-11/EN 61643-11 IEC 61643-11/EN 61643-11 IEC 61643-11/EN 61643-11 IEC 61643-11/EN 61643-11 IEC 61643-11/EN 61643-11 IEC 61643-11/EN 61643-11 IEC 61643-11/EN 61643-11
Type/classe T2/II T2/II T2/II T2/II T2/II T2/II T2/II T2/II T2/II
Lignes protégées 1+1 1+1 1+1 1+1 (neutre à droite) 3+1 3+1 3+1 3+1 3+1 (neutre à droite)
Régime de neutre TT - TNS TT - TNS TT - TNS TT - TNS TT - TNS TT - TNS TT - TNS TT - TNS TT - TNS
Type de courant AC 47-63 Hz AC 47-63 Hz AC 47-63 Hz AC 47-63 Hz AC 47-63 Hz AC 47-63 Hz AC 47-63 Hz AC 47-63 Hz AC 47-63 Hz
Régulation de tension du réseau ± 20 % ± 20 % ± 50 % ± 10 % ± 20 % ± 20 % ± 50 % ± 10 % ± 10 %
Tension nominale Un [V] 230 230 230 400 230/400 230/400 400/690 400/690 400/690
Tension maximale permanente Uc [V] 275 275 350 440 275/440 275/440 440/760 440/760 440/760
Courant nominal de décharge In (8/20) [kA] 40 80 40 40 40 80 40 40 80
Courant de choc maximum Iimp (10/350) [kA] 2 6.25 2 2 2 6.25 2 2 6.25
Courant maximal de décharge Imax (8/20) [kA] 20 20 20 20 20 20 20 20 20
Courant total [kA] 80 80 80 80 80 80 80 80 80
Niveau de protection en tension Up à In (L-N/N-PE/L-PE) [kV] 1.25/1.4/1.5 1.4/1.4/1.5 1.5/1.4/1.6 1.8/1.4/1.9 1.25/1.4/1.5 1.4/1.4/1.5 1.8/1.4/2.1 1.8/1.4/2.1 1.8/2/2.1
Niveau de protection en tension Ures à 3 kA [kV] 0.8/1.4/0.85 0.8/1.4/0.85 1.0/1.4/1.05 1.25/1.4/1.45 0.8/1.4/0.85 0.8/1.4/0.85 1.25/1.4/1.45 1.25/1.4/1.45 1.25/1.4/1.45
Niveau de protection en tension Ures à 5 kA [kV] 0.85/1.4/0.95 0.85/1.4/0.95 1.05/1.4/1.1 1.35/1.4/1.55 0.85/1.4/0.95 0.85/1.4/0.95 1.35/1.4/1.45 1.35/1.4/1.45 1.35/1.4/1.45
Niveau de protection en tension Ures à 10 kA [kV] 1/1.4/1.15 1/1.4/1.15 1.2/1.4/1.3 1.55/1.4/1.65 1/1.4/1.15 1/1.4/1.15 1.55/1.4/1.65 1.55/1.4/1.65 1.55/1.4/1.65
Tenue TOV Ut (L-N : 5s./N-PE : 200ms) [V] 337/1200 337/1200 455/1200 581/1200 337/1200 337/1200 581/1200 581/1200 581/1200
Uoc [kV] - - - - - - - - -
Temps de réponse [ns] < 25 < 25 < 25 < 25 < 25 < 25 < 25 < 25 < 25
Tenue en court-circuit Isccr [kA] 100 100 100 100 100 100 100 100 100
Valeur assignée fusible (gG) [A] ≤ 125 ≤ 160 ≤ 125 ≤ 125 ≤ 125 ≤ 160 ≤ 125 ≤ 125 ≤ 160
maximale de disjoncteur (courbe B ou C) [A] ≤ 125 ≤ 125 ≤ 125 ≤ 125 ≤ 125 ≤ 125 ≤ 125 ≤ 125 ≤ 125
protection de secours
Cartouche débrochable Oui Oui Oui Oui Oui Oui Oui Oui Oui
Technologie QuickSafe® intégrée Oui Oui Oui Oui Oui Oui Oui Oui Oui
Indicateur d’état Oui Oui Oui Oui Oui Oui Oui Oui Oui
Réserve de sécurité Non Oui Non Non Non Oui Non Non Oui
Contact auxiliaire Oui Oui Oui Oui Oui Oui Oui Oui Oui
Installation
Section des Fil rigide [mm²] 2.5 … 5 2.5 … 35 2.5 … 35 2.5 … 35 2.5 … 5 2.5 … 35 2.5 … 35 2.5 … 35 2.5 … 35
conducteurs (L, N, PE) Fil souple [mm²] 2.5 … 5 2.5 … 25 2.5 … 25 2.5 … 25 2.5 … 5 2.5 … 25 2.5 … 25 2.5 … 25 2.5 … 25
Longueur de dénudage (L, N, PE) [mm] 12.5 12.5 12.5 12.5 12.5 12 .5 12 .5 12 .5 12 .5
Couple de serrage des bornes (L, N, PE) [Nm] 2.8 2.8 2.8 2.8 2.8 2.8 2.8 2.8 2.8
Contact auxiliaire (TS)
Informations relatives aux contacts 1 NO - 1 NF 1 NO - 1 NF 1 NO - 1 NF 1 NO - 1 NF 1 NO - 1 NF 1 NO - 1 NF 1 NO - 1 NF 1 NO - 1 NF 1 NO - 1 NF
Charge mini. 12 V DC - 10 mA 12 V DC - 10 mA 12 V DC - 10 mA 12 V DC - 10 mA 12 V DC - 10 mA 12 V DC - 10 mA 12 V DC - 10 mA 12 V DC - 10 mA 12 V DC - 10 mA
Charge maxi. 250 V AC - 1 A 250 V AC - 1 A 250 V AC - 1 A 250 V AC - 1 A 250 V AC - 1 A 250 V AC - 1 A 250 V AC - 1 A 250 V AC - 1 A 250 V AC - 1 A
Section des conducteurs [mm²] 1 .5 1 .5 1 .5 1 .5 1.5 1.5 1.5 1.5 1.5
Caractéristiques diverses
Température de stockage et de fonctionnement [°C] -40 à +80 -40 à +80 -40 à +80 -40 à +80 -40 à +80 -40 à +80 -40 à +80 -40 à +80 -40 à +80
Altitude maxi. [m] 5000 5000 5000 5000 5000 5000 5000 5000 5000
Degré de protection IP20 IP20 IP20 IP20 IP20 IP20 IP20 IP20 IP20
Tenue au feu selon UL 94 V0 V0 V0 V0 V0 V0 V0 V0 V0
Dimensions
hauteur x largeur x profondeur [mm] 88 x 35.6 x 65.3 88 x 35.6 x 76.7 88 x 35.6 x 65.3 88 x 35.6 x 65.3 88 x 71.2 x 65.3 88 x 71.2 x 65.3 88 x 71.2 x 65.3 88 x 71.2 x 65.3 88 x 71.2 x 76.7
[in] 3.46 x 1.4 x 2.57 3.46 x 1.4 x 3.02 3.46 x 1.4 x 2.57 3.46 x 1.4 x 2.57 3.46 x 2.8 x 2.57 3.46 x 2.8 x 2.57 3.46 x 2.8 x 2.57 3.46 x 2.8 x 2.57 3.46 x 2.8 x 3.02
Dimensions avec contact auxiliaire (TS)
hauteur x largeur x profondeur [mm] 95.8 x 35.6 x 65.3 95.8 x 35.6 x 76.7 95.8 x 35.6 x 65.3 95.8 x 35.6 x 65.3 95.8 x 71.2 x 65.3 95.8 x 71.2 x 76.7 95.8 x 71.2 x 65.3 95.8 x 71.2 x 65.3 95.8 x 71.2 x 76.7
[in] 3.77 x 1.4 x 2.57 3.77 x 1.4 x 3.02 3.77 x 1.4 x 2.57 3.77 x 1.4 x 2.57 3.77 x 2.8 x 2.57 3.77 x 2.8 x 3.02 3.77 x 2.8 x 2.57 3.77 x 2.8 x 2.57 3.77 x 2.8 x 3.02
Cartouches de remplacement
Phase OVR T2 40-275 C QS OVR T2 80-275s C QS OVR T2 40-350 C QS OVR T2 40-440 C QS OVR T2 40-275 C QS OVR T2 80-275s C QS OVR T2 40-440 C QS OVR T2 40-440 C QS OVR T2 80-440s C QS
Article B752089 B752554 B752090 B752092 B752089 B752554 B752092 B752092 B752565
Neutre OVR T2-T3 N 80-275 C QS OVR T2 N 80-275s C QS OVR T2 N 80-350 C QS OVR T2-T3 N 80-440 C QS OVR T2-T3 N 80-275 C QS OVR T2 N 80-275s C QS OVR T2-T3 N 80-440 C QS OVR T2-T3 N 80-440 C QS OVR T2 N 80-440s C QS
Article B752094 B752555 B752095 B752096 B752094 B752555 B752096 B752096 B752566
