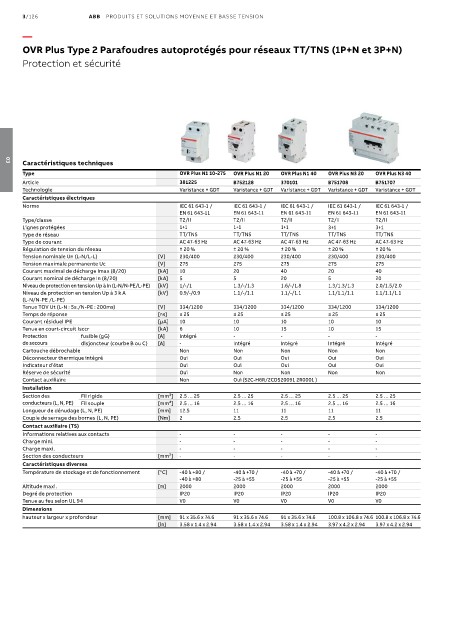

3/126 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
OVR Plus Type 2 Parafoudres autoprotégés pour réseaux TT/TNS (1P+N et 3P+N)

Protection et sécurité

Caractéristiques techniques
03
Type OVR Plus N1 10-275 OVR Plus N1 20 OVR Plus N1 40 OVR Plus N3 20 OVR Plus N3 40
Article 381225 B752128 370101 B751708 B751707
Technologie Varistance + GDT Varistance + GDT Varistance + GDT Varistance + GDT Varistance + GDT
Caractéristiques électriques
Norme IEC 61 643-1 / IEC 61 643-1 / IEC 61 643-1 / IEC 61 643-1 / IEC 61 643-1 /
EN 61 643-11 EN 61 643-11 EN 61 643-11 EN 61 643-11 EN 61 643-11
Type/classe T2/II T2/II T2/II T2/II T2/II
Lignes protégées 1+1 1+1 1+1 3+1 3+1
Type de réseau TT/TNS TT/TNS TT/TNS TT/TNS TT/TNS
Type de courant AC 47-63 Hz AC 47-63 Hz AC 47-63 Hz AC 47-63 Hz AC 47-63 Hz
Régulation de tension du réseau ± 20 % ± 20 % ± 20 % ± 20 % ± 20 %
Tension nominale Un (L-N/L-L) [V] 230/400 230/400 230/400 230/400 230/400
Tension maximale permanente Uc [V] 275 275 275 275 275
Courant maximal de décharge Imax (8/20) [kA] 10 20 40 20 40
Courant nominal de décharge In (8/20) [kA] 5 5 20 5 20
Niveau de protection en tension Up à In (L-N/N-PE/L-PE) [kV] 1/-/1 1.3/-/1.3 1.6/-/1.8 1.3/1.3/1.3 2.0/1.5/2.0
Niveau de protection en tension Up à 3 k A [kV] 0.9/-/0.9 1.1/-/1.1 1.1/-/1.1 1.1/1.1/1.1 1.1/1.1/1.1
(L-N/N-PE /L-PE)
Tenue TOV Ut (L-N : 5s./N-PE : 200ms) [V] 334/1200 334/1200 334/1200 334/1200 334/1200
Temps de réponse [ns] ≤ 25 ≤ 25 ≤ 25 ≤ 25 ≤ 25
Courant résiduel IPE [μA] 10 10 10 10 10
Tenue en court-circuit Isccr [kA] 6 10 15 10 15
Protection fusible (gG) [A] Intégré - - - -
de secours disjoncteur (courbe B ou C) [A] - Intégré Intégré Intégré Intégré
Cartouche débrochable Non Non Non Non Non
Déconnecteur thermique intégré Oui Oui Oui Oui Oui
Indicateur d’état Oui Oui Oui Oui Oui
Réserve de sécurité Oui Non Non Non Non
Contact auxiliaire Non Oui (S2C-H6R/2CDS20091 2R0001 )
Installation
Section des Fil rigide [mm²] 2.5 … 25 2.5 … 25 2.5 … 25 2.5 … 25 2.5 … 25
conducteurs (L, N, PE) Fil souple [mm²] 2.5 … 16 2.5 … 16 2.5 … 16 2.5 … 16 2.5 … 16
Longueur de dénudage (L, N, PE) [mm] 12.5 11 11 11 11
Couple de serrage des bornes (L, N, PE) [Nm] 2 2.5 2.5 2.5 2.5
Contact auxiliaire (TS)
Informations relatives aux contacts - - - - -
Charge mini. - - - - -
Charge maxi. - - - - -
Section des conducteurs [mm²] - - - - -
Caractéristiques diverses
Température de stockage et de fonctionnement [°C] -40 à +80 / -40 à +70 / -40 à +70 / -40 à +70 / -40 à +70 /
-40 à +80 -25 à +55 -25 à +55 -25 à +55 -25 à +55
Altitude maxi. [m] 2000 2000 2000 2000 2000
Degré de protection IP20 IP20 IP20 IP20 IP20
Tenue au feu selon UL 94 V0 V0 V0 V0 V0
Dimensions
hauteur x largeur x profondeur [mm] 91 x 35.6 x 74.6 91 x 35.6 x 74.6 91 x 35.6 x 74.6 100.8 x 106.8 x 74.6 100.8 x 106.8 x 74.6
[in] 3.58 x 1.4 x 2.94 3.58 x 1.4 x 2.94 3.58 x 1.4 x 2.94 3.97 x 4.2 x 2.94 3.97 x 4.2 x 2.94
