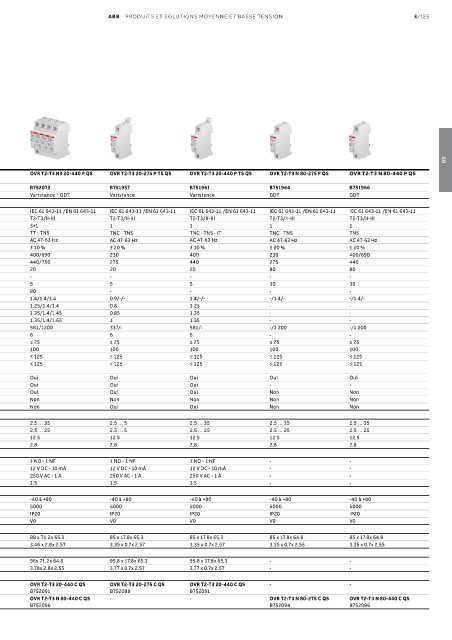

Page 323 - Les indispensables 2021

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 3/125

Caractéristiques techniques 03
Type avec contact auxiliaire (TS) OVR T2-T3 N1 20-275 P TS QS OVR T2-T3 N1 15-275S SL OVR T2-T3 N3 20-275 P TS QS OVR T2-T3 N3 20-440 P QS OVR T2-T3 20-275 P TS QS OVR T2-T3 20-440 P TS QS OVR T2-T3 N 80-275 P QS OVR T2-T3 N 80-440 P QS
(éclairage publique)
Article B751974 B752477 B752002 B752072 B751957 B751961 B751964 B751966
Technologie Varistance + GDT Varistance + GDT Varistance + GDT Varistance + GDT Varistance Varistance GDT GDT
Caractéristiques électriques
Norme IEC 61 643-11 /EN 61 643-11 IEC 61 643-11 /EN 61 643-11 IEC 61 643-11 /EN 61 643-11 IEC 61 643-11 /EN 61 643-11 IEC 61 643-11 /EN 61 643-11 IEC 61 643-11 /EN 61 643-11 IEC 61 643-11 /EN 61 643-11 IEC 61 643-11 /EN 61 643-11
Type/classe T2-T3/II-III T2-T3/II-III T2-T3/II-III T2-T3/II-III T2-T3/II-III T2-T3/II-III T2-T3/II-III T2-T3/II-III
Lignes protégées 1+1 1+1 3+1 3+1 1 1 1 1
Régime de neutre TT - TNS TT - TNS TT - TNS TT - TNS TNC - TNS TNC - TNS - IT TNC - TNS TNS
Type de courant AC 47-63 Hz AC 47-63 Hz AC 47-63 Hz AC 47-63 Hz AC 47-63 Hz AC 47-63 Hz AC 47-63 Hz AC 47-63 Hz
Régulation de tension du réseau ± 20 % ± 20 % ± 20 % ± 10 % ± 20 % ± 10 % ± 20 % ± 20 %
Tension nominale Un [V] 230 230 230/400 400/690 230 400 230 400/690
Tension maximale permanente Uc [V] 275 275 275/440 440/750 275 440 275 440
Courant maximal de décharge Imax (8/20) [kA] 20 15 20 20 20 20 80 80
Courant de choc maximum Iimp (10/350) [kA] - - - - - - - -
Courant nominal de décharge In (8/20) [kA] 5 5 5 5 5 5 30 30
Courant total [kA] 40 30 80 80 - - - -
Niveau de protection en tension Up à In (L-N/N-PE/L-PE) [kV] 0.9/1.4/1.4 1.1/1.3 0.9/1.4/1.4 1.4/1.4/1.4 0.9/-/- 1.4/-/- -/1.4/- -/1.4/-
Niveau de protection en tension Ures à 3 kA [kV] 0.8/1.4/0.85 - 0.8/1.4/0.85 1.25/1.4/1.4 0.8 1.25 - -
Niveau de protection en tension Ures à 5 kA [kV] 0.85/1.4/0.95 - 0.85/1.4/0.95 1.35/1.4/1.45 0.85 1.35 - -
Niveau de protection en tension Ures à 10 kA [kV] 1/1.4/1.15 - 1/1.4/1.15 1.35/1.4/1.65 1 1.55 - -
Tenue TOV Ut (L-N : 5s./N-PE : 200ms) [V] 337/1200 337/1200 337/1200 581/1200 337/- 581/- -/1 200 -/1 200
Uoc [kV] 6 1.1 6 6 6 6 - -
Temps de réponse [ns] ≤ 25 < 25 ≤ 25 ≤ 25 ≤ 25 ≤ 25 ≤ 25 ≤ 25
Tenue en court-circuit Isccr [kA] 100 15 100 100 100 100 100 100
Valeur assignée fusible (gG) [A] ≤ 125 < 20 ≤ 125 ≤ 125 ≤ 125 ≤ 125 ≤ 125 ≤ 125
maximale de disjoncteur (courbe B ou C) [A] ≤ 125 < 20 ≤ 125 ≤ 125 ≤ 125 ≤ 125 ≤ 125 ≤ 125
protection de secours
Cartouche débrochable Oui Non Oui Oui Oui Oui Oui Oui
Technologie QuickSafe® intégrée Oui Non Oui Oui Oui Oui - -
Indicateur d’état Oui Oui Oui Oui Oui Oui Non Non
Réserve de sécurité Non Oui Non Non Non Non Non Non
Contact auxiliaire Oui Non Oui Non Oui Oui Non Non
Installation
Section des Fil rigide [mm²] 2.5 … 5 2x 1.5 2.5 … 35 2.5 … 35 2.5 … 5 2.5 … 35 2.5 … 35 2.5 … 35
conducteurs (L, N, PE) Fil souple [mm²] 2.5 … 5 - 2.5 … 25 2.5 … 25 2.5 … 5 2.5 … 25 2.5 … 25 2.5 … 25
Longueur de dénudage (L, N, PE) [mm] 12.5 10 12.5 12.5 12.5 12.5 12.5 12.5
Couple de serrage des bornes (L, N, PE) [Nm] 2.8 1.2 2.8 2.8 2.8 2.8 2.8 2.8
Contact auxiliaire (TS)
Informations relatives aux contacts 1 NO - 1 NF - 1 NO - 1 NF 1 NO - 1 NF 1 NO - 1 NF 1 NO - 1 NF - -
Charge mini. 12 V DC - 10 mA - 12 V DC - 10 mA 12 V DC - 10 mA 12 V DC - 10 mA 12 V DC - 10 mA - -
Charge maxi. 250 V AC - 1 A - 250 V AC - 1 A 250 V AC - 1 A 250 V AC - 1 A 250 V AC - 1 A - -
Section des conducteurs [mm²] 1.5 - 1.5 1.5 1.5 1.5 - -
Caractéristiques diverses
Température de stockage et de fonctionnement [°C] -40 à +80 -40 à +80 -40 à +80 -40 à +80 -40 à +80 -40 à +80 -40 à +80 -40 à +80
Altitude maxi. [m] 5000 5000 5000 5000 5000 5000 5000 5000
Degré de protection IP20 IP43 IP20 IP20 IP20 IP20 IP20 IP20
Tenue au feu selon UL 94 V0 V0 V0 V0 V0 V0 V0 V0
Dimensions
hauteur x largeur x profondeur [mm] 88 x 35.6 x 65.3 80 x 17.5 x 41 88 x 71.2x 65.3 88 x 71.2x 65.3 85 x 17.8x 65.3 85 x 17.8x 65.3 85 x 17.8x 64.8 85 x 17.8x 64.8
[in] 3.46 x 1.4 x 2.57 3.15 x 0.69 x 1.61 3.46 x 2.8x 2.57 3.46 x 2.8x 2.57 3.35 x 0.7x 2.57 3.35 x 0.7x 2.57 3.35 x 0.7x 2.55 3.35 x 0.7x 2.55
Dimensions avec contact auxiliaire (TS)
hauteur x largeur x profondeur [mm] 95.8 x 35.6 x 65.3 - 95.8x 71.2x 65.3 96x 71.2x 64.8 95.8 x 17.8x 65.3 95.8 x 17.8x 65.3 - -
[in] 3.77 x 1.4 x 2.57 - 3.77x 2.8x 2.57 3.78x 2.8x 2.55 3.77 x 0.7x 2.57 3.77 x 0.7x 2.57 - -
Cartouches de remplacement
Phase OVR T2-T3 20-275 C QS - OVR T2-T3 20-275 C QS OVR T2-T3 20-440 C QS OVR T2-T3 20-275 C QS OVR T2-T3 20-440 C QS - -
Article B752088 B752088 B752091 B752088 B752091
Neutre OVR T2-T3 N 80-275 C QS - OVR T2-T3 N 80-275 C QS OVR T2-T3 N 80-440 C QS - - OVR T2-T3 N 80-275 C QS OVR T2-T3 N 80-440 C QS
Article B752094 B752094 B752096 B752094 B752096
