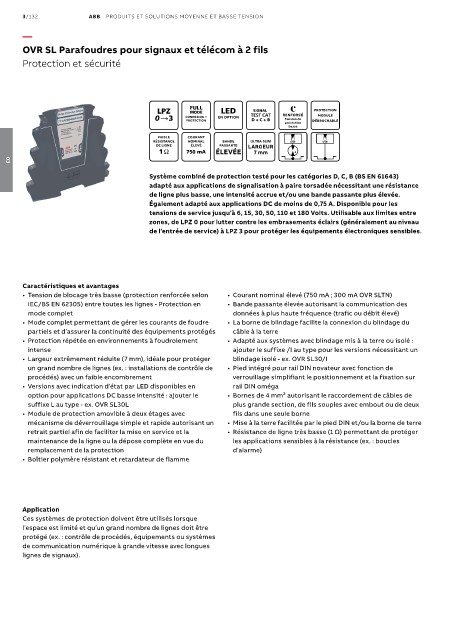

Page 330 - Les indispensables 2021

3/132 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
OVR SL Parafoudres pour signaux et télécom à 2 fils

Protection et sécurité

PROTECTION
RENFORCÉ MODULE
CONNEXION + EN OPTION
PROTECTION Tension de DÉBROCHABLE
protection
basse
FAIBLE COURANT
RÉSISTANCE NOMINAL BANDE
DE LIGNE ÉLEVÉ PASSANTE LARGEUR
ÉLEVÉE 7 mm
03
Système combiné de protection testé pour les catégories D, C, B (BS EN 61643)
adapté aux applications de signalisation à paire torsadée nécessitant une résistance
de ligne plus basse, une intensité accrue et/ou une bande passante plus élevée.
Également adapté aux applications DC de moins de 0,75 A. Disponible pour les
tensions de service jusqu’à 6, 15, 30, 50, 110 et 180 Volts. Utilisable aux limites entre
zones, de LPZ 0 pour lutter contre les embrasements éclairs (généralement au niveau
de l’entrée de service) à LPZ 3 pour protéger les équipements électroniques sensibles.

Caractéristiques et avantages
• Tension de blocage très basse (protection renforcée selon • Courant nominal élevé (750 mA ; 300 mA OVR SLTN)
IEC/BS EN 62305) entre toutes les lignes - Protection en • Bande passante élevée autorisant la communication des
mode complet données à plus haute fréquence (trafic ou débit élevé)
• Mode complet permettant de gérer les courants de foudre • La borne de blindage facilite la connexion du blindage du
partiels et d’assurer la continuité des équipements protégés câble à la terre
• Protection répétée en environnements à foudroiement • Adapté aux systèmes avec blindage mis à la terre ou isolé :
intense ajouter le suffixe /I au type pour les versions nécessitant un
• Largeur extrêmement réduite (7 mm), idéale pour protéger blindage isolé - ex. OVR SL30/I
un grand nombre de lignes (ex. : installations de contrôle de • Pied intégré pour rail DIN novateur avec fonction de
procédés) avec un faible encombrement verrouillage simplifiant le positionnement et la fixation sur
• Versions avec indication d’état par LED disponibles en rail DIN oméga
option pour applications DC basse intensité : ajouter le • Bornes de 4 mm² autorisant le raccordement de câbles de
suffixe L au type - ex. OVR SL30L plus grande section, de fils souples avec embout ou de deux
• Module de protection amovible à deux étages avec fils dans une seule borne
mécanisme de déverrouillage simple et rapide autorisant un • Mise à la terre facilitée par le pied DIN et/ou la borne de terre
retrait partiel afin de faciliter la mise en service et la • Résistance de ligne très basse (1 Ω) permettant de protéger
maintenance de la ligne ou la dépose complète en vue du les applications sensibles à la résistance (ex. : boucles
remplacement de la protection d’alarme)
• Boîtier polymère résistant et retardateur de flamme

Application
Ces systèmes de protection doivent être utilisés lorsque
l’espace est limité et qu’un grand nombre de lignes doit être
protégé (ex. : contrôle de procédés, équipements ou systèmes
de communication numérique à grande vitesse avec longues
lignes de signaux).
