3/136 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—

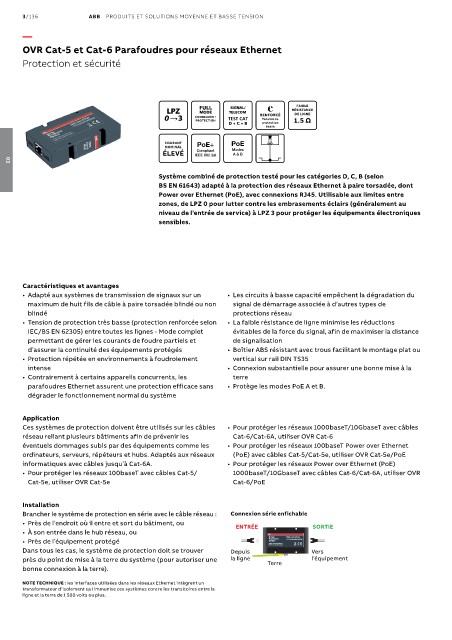

OVR Cat-5 et Cat-6 Parafoudres pour réseaux Ethernet

Protection et sécurité

FAIBLE
RÉSISTANCE
RENFORCÉ DE LIGNE
CONNEXION +
PROTECTION Tension de 1.5 Ω
protection
basse
COURANT
NOMINAL
ÉLEVÉ
03
Système combiné de protection testé pour les catégories D, C, B (selon
BS EN 61643) adapté à la protection des réseaux Ethernet à paire torsadée, dont
Power over Ethernet (PoE), avec connexions RJ45. Utilisable aux limites entre
zones, de LPZ 0 pour lutter contre les embrasements éclairs (généralement au
niveau de l’entrée de service) à LPZ 3 pour protéger les équipements électroniques
sensibles.

Caractéristiques et avantages
• Adapté aux systèmes de transmission de signaux sur un • Les circuits à basse capacité empêchent la dégradation du
maximum de huit fils de câble à paire torsadée blindé ou non signal de démarrage associée à d’autres types de
blindé protections réseau
• Tension de protection très basse (protection renforcée selon • La faible résistance de ligne minimise les réductions
IEC/BS EN 62305) entre toutes les lignes - Mode complet évitables de la force du signal, afin de maximiser la distance
permettant de gérer les courants de foudre partiels et de signalisation
d’assurer la continuité des équipements protégés • Boîtier ABS résistant avec trous facilitant le montage plat ou
• Protection répétée en environnements à foudroiement vertical sur rail DIN TS35
intense • Connexion substantielle pour assurer une bonne mise à la
• Contrairement à certains appareils concurrents, les terre
parafoudres Ethernet assurent une protection efficace sans • Protège les modes PoE A et B.
dégrader le fonctionnement normal du système

Application
Ces systèmes de protection doivent être utilisés sur les câbles • Pour protéger les réseaux 1000baseT/10GbaseT avec câbles
réseau reliant plusieurs bâtiments afin de prévenir les Cat-6/Cat-6A, utiliser OVR Cat-6
éventuels dommages subis par des équipements comme les • Pour protéger les réseaux 100baseT Power over Ethernet
ordinateurs, serveurs, répéteurs et hubs. Adaptés aux réseaux (PoE) avec câbles Cat-5/Cat-5e, utiliser OVR Cat-5e/PoE
informatiques avec câbles jusqu’à Cat-6A. • Pour protéger les réseaux Power over Ethernet (PoE)
• Pour protéger les réseaux 100baseT avec câbles Cat-5/ 1000baseT/10GbaseT avec câbles Cat-6/Cat-6A, utiliser OVR
Cat-5e, utiliser OVR Cat-5e Cat-6/PoE

Installation
Brancher le système de protection en série avec le câble réseau : Connexion série enfichable
• Près de l’endroit où il entre et sort du bâtiment, ou ENTRÉE SORTIE
• À son entrée dans le hub réseau, ou
• Près de l’équipement protégé
Dans tous les cas, le système de protection doit se trouver Depuis Vers
près du point de mise à la terre du système (pour autoriser une la ligne Terre l’équipement
bonne connexion à la terre).
NOTE TECHNIQUE : les interfaces utilisées dans les réseaux Ethernet intègrent un
transformateur d’isolement qui immunise ces systèmes contre les transitoires entre la
ligne et la terre de 1 500 volts ou plus.
