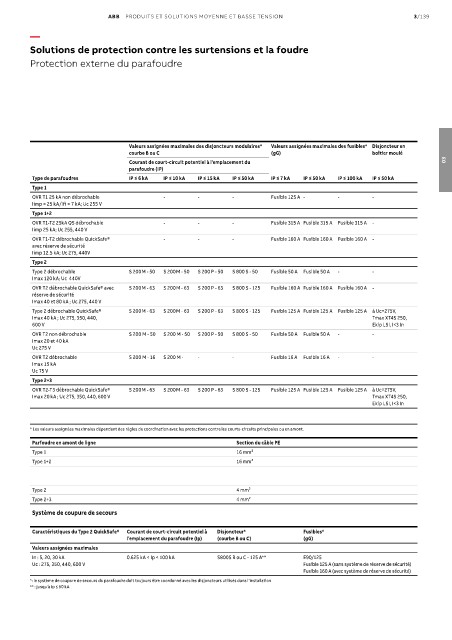

Page 337 - Les indispensables 2021

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 3/139

—
Solutions de protection contre les surtensions et la foudre

Protection externe du parafoudre

Valeurs assignées maximales des disjoncteurs modulaires* Valeurs assignées maximales des fusibles* Disjoncteur en
courbe B ou C (gG) boîtier moulé
Courant de court-circuit potentiel à l’emplacement du 03
parafoudre (IP)
Type de parafoudres IP ≤ 6 kA IP ≤ 10 kA IP ≤ 15 kA IP ≤ 50 kA IP ≤ 7 kA IP ≤ 50 kA IP ≤ 100 kA IP ≤ 50 kA
Type 1
OVR T1 25 kA non débrochable - - - Fusible 125 A - - -
Iimp = 25 kA/Ifi = 7 kA; Uc 255 V
Type 1+2
OVR T1-T2 25kA QS débrochable - - - Fusible 315 A Fusible 315 A Fusible 315 A -
Iimp 25 kA; Uc 255, 440 V
OVR T1-T2 débrochable QuickSafe® - - - Fusible 160 A Fusible 160 A Fusible 160 A -
avec réserve de sécurité
Iimp 12.5 kA; Uc 275, 440V
Type 2
Type 2 débrochable S 200 M - 50 S 200 M - 50 S 200 P - 50 S 800 S - 50 Fusible 50 A Fusible 50 A - -
Imax 120 kA; Uc 440V
OVR T2 débrochable QuickSafe® avec S 200 M - 63 S 200 M - 63 S 200 P - 63 S 800 S - 125 Fusible 160 A Fusible 160 A Fusible 160 A -
réserve de sécurité
Imax 40 et 80 kA ; Uc 275, 440 V
Type 2 débrochable QuickSafe® S 200 M - 63 S 200 M - 63 S 200 P - 63 S 800 S - 125 Fusible 125 A Fusible 125 A Fusible 125 A à Uc=275V,
Imax 40 kA ; Uc 275, 350, 440, Tmax XT4S 250,
600 V Ekip LSI, I<3 In
OVR T2 non débrochable S 200 M - 50 S 200 M - 50 S 200 P - 50 S 800 S - 50 Fusible 50 A Fusible 50 A - -
Imax 20 et 40 kA
Uc 275 V
OVR T2 débrochable S 200 M - 16 S 200 M - - - Fusible 16 A Fusible 16 A - -
Imax 15 kA
Uc 75 V
Type 2+3
OVR T2-T3 débrochable QuickSafe® S 200 M - 63 S 200 M - 63 S 200 P - 63 S 800 S - 125 Fusible 125 A Fusible 125 A Fusible 125 A à Uc=275V,
Imax 20 kA ; Uc 275, 350, 440, 600 V Tmax XT4S 250,
Ekip LSI, I<3 In

* Les valeurs assignées maximales dépendent des règles de coordination avec les protections contre les courts-circuits principales ou en amont.
Parfoudre en amont de ligne Section du câble PE
Type 1 16 mm²
Type 1+2 16 mm²

Type 2 4 mm²
Type 2+3 4 mm²
Système de coupure de secours

Caractéristiques du Type 2 QuickSafe® Courant de court-circuit potentiel à Disjoncteur* Fusibles*
l’emplacement du parafoudre (Ip) (courbe B ou C) (gG)
Valeurs assignées maximales
In : 5, 20, 30 kA 0.625 kA < Ip < 100 kA S800S B ou C - 125 A** E90/125
Uc : 275, 350, 440, 600 V Fusible 125 A (sans système de réserve de sécurité)
Fusible 160 A (avec système de réserve de sécurité)
*: le système de coupure de secours du parafoudre doit toujours être coordonné avec les disjoncteurs utilisés dans l’installation
** : jusqu'à Ip ≤ 50 kA
