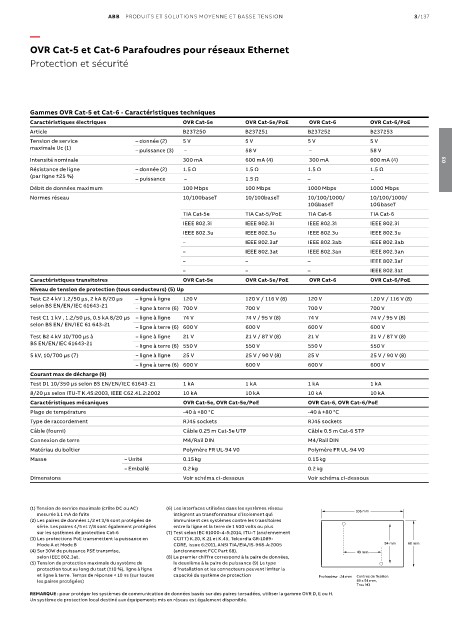

Page 335 - Les indispensables 2021

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 3/137

—
OVR Cat-5 et Cat-6 Parafoudres pour réseaux Ethernet

Protection et sécurité

Gammes OVR Cat-5 et Cat-6 - Caractéristiques techniques
Caractéristiques électriques OVR Cat-5e OVR Cat-5e/PoE OVR Cat-6 OVR Cat-6/PoE
Article B237250 B237251 B237252 B237253
Tension de service – donnée (2) 5 V 5 V 5 V 5 V
maximale Uc (1) – puissance (3) – 58 V – 58 V
Intensité nominale 300 mA 600 mA (4) 300 mA 600 mA (4) 03
Résistance de ligne – donnée (2) 1.5 Ω 1.5 Ω 1.5 Ω 1.5 Ω
(par ligne ±25 %) – puissance – 1.5 Ω – –
Débit de données maximum 100 Mbps 100 Mbps 1000 Mbps 1000 Mbps
Normes réseau 10/100baseT 10/100baseT 10/100/1000/ 10/100/1000/
10GbaseT 10GbaseT
TIA Cat-5e TIA Cat-5/PoE TIA Cat-6 TIA Cat-6
IEEE 802.3i IEEE 802.3i IEEE 802.3i IEEE 802.3i
IEEE 802.3u IEEE 802.3u IEEE 802.3u IEEE 802.3u
– IEEE 802.3af IEEE 802.3ab IEEE 802.3ab
– IEEE 802.3at IEEE 802.3an IEEE 802.3an
– – – IEEE 802.3af
– – – IEEE 802.3at
Caractéristiques transitoires OVR Cat-5e OVR Cat-5e/PoE OVR Cat-6 OVR Cat-6/PoE
Niveau de tension de protection (tous conducteurs) (5) Up
Test C2 4 kV 1.2/50 μs, 2 kA 8/20 μs – ligne à ligne 120 V 120 V / 116 V (8) 120 V 120 V / 116 V (8)
selon BS EN/EN/IEC 61643-21
– ligne à terre (6) 700 V 700 V 700 V 700 V
Test C1 1 kV , 1.2/50 μs, 0.5 kA 8/20 μs – ligne à ligne 74 V 74 V / 95 V (8) 74 V 74 V / 95 V (8)
selon BS EN/ EN/IEC 61 643-21
– ligne à terre (6) 600 V 600 V 600 V 600 V
Test B2 4 kV 10/700 μs à – ligne à ligne 21 V 21 V / 87 V (8) 21 V 21 V / 87 V (8)
BS EN/EN/IEC 61643-21 – ligne à terre (6) 550 V 550 V 550 V 550 V
5 kV, 10/700 μs (7) – ligne à ligne 25 V 25 V / 90 V (8) 25 V 25 V / 90 V (8)
– ligne à terre (6) 600 V 600 V 600 V 600 V
Courant max de décharge (9)
Test D1 10/350 μs selon BS EN/EN/IEC 61643-21 1 kA 1 kA 1 kA 1 kA
8/20 μs selon ITU-T K.45:2003, IEEE C62.41.2:2002 10 kA 10 kA 10 kA 10 kA
Caractéristiques mécaniques OVR Cat-5e, OVR Cat-5e/PoE OVR Cat-6, OVR Cat-6/PoE
Plage de température -40 à +80 °C -40 à +80 °C
Type de raccordement RJ45 sockets RJ45 sockets
Câble (fourni) Câble 0.25 m Cat-5e UTP Câble 0.5 m Cat-6 STP
Connexion de terre M4/Rail DIN M4/Rail DIN
Matériau du boîtier Polymère FR UL-94 V0 Polymère FR UL-94 V0
Masse – Unité 0.15 kg 0.15 kg
– Emballé 0.2 kg 0.2 kg
Dimensions Voir schéma ci-dessous Voir schéma ci-dessous

(1) Tension de service maximale (crête DC ou AC) (6) Les interfaces utilisées dans les systèmes réseau 106 mm
mesurée à 1 mA de fuite intègrent un transformateur d’isolement qui
(2) Les paires de données 1/2 et 3/6 sont protégées de immunisent ces systèmes contre les transitoires
série. Les paires 4/5 et 7/8 sont également protégées entre la ligne et la terre de 1 500 volts ou plus
sur les systèmes de protection Cat-6 (7) Test selon IEC 61000-4-5:2014, ITU-T (anciennement
(3) Les protections PoE transmettent la puissance en CCITT) K.20, K.21 et K.45, Telcordia GR-1089- 106 mm
106 mm
Mode A et Mode B CORE, Issue 6:2011, ANSI TIA/EIA/IS-968-A:2005 54 mm 60 mm Profondeur : 24 mm
(4) Sur 30W de puissance PSE transmise, (anciennement FCC Part 68). 49 mm Centres de fixation
selon IEEE 802.3at. (8) Le premier chiffre correspond à la paire de données, 49 x 54 mm,
(5) Tension de protection maximale du système de le deuxième à la paire de puissance (9) Le type Trou M3
protection tout au long du test (±10 %), ligne à ligne d’installation et les connecteurs peuvent limiter la 54 mm 60 mm Profondeur : 24 mm
et ligne à terre. Temps de réponse < 10 ns (sur toutes capacité du système de protection 54 mm 49 mm 60 mm Profondeur : 24 mm Centres de fixation
les paires protégées) 49 x 54 mm,
49 mm Centres de fixation Trou M3
49 x 54 mm,
REMARQUE : pour protéger les systèmes de communication de données basés sur des paires torsadées, utiliser la gamme OVR D, E ou H.
Trou M3
Un système de protection local destiné aux équipements mis en réseau est également disponible.
