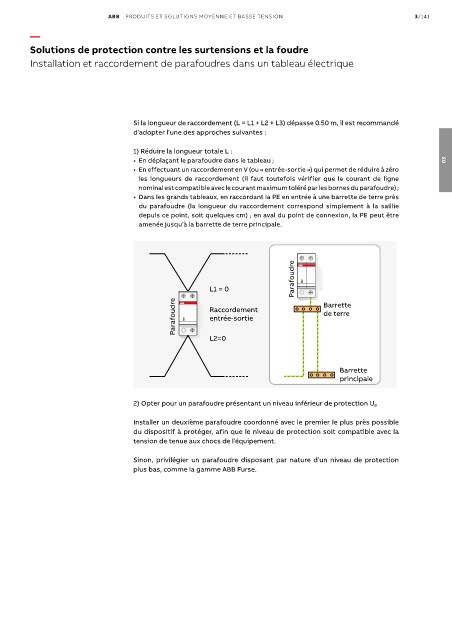

Page 339 - Les indispensables 2021

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 3/141

—
Solutions de protection contre les surtensions et la foudre

Installation et raccordement de parafoudres dans un tableau électrique

Si la longueur de raccordement (L = L1 + L2 + L3) dépasse 0.50 m, il est recommandé
d’adopter l’une des approches suivantes :

1) Réduire la longueur totale L :
• En déplaçant le parafoudre dans le tableau ; 03
• En effectuant un raccordement en V (ou « entrée-sortie ») qui permet de réduire à zéro
les longueurs de raccordement (il faut toutefois vérifier que le courant de ligne
nominal est compatible avec le courant maximum toléré par les bornes du parafoudre) ;
• Dans les grands tableaux, en raccordant la PE en entrée à une barrette de terre près
du parafoudre (la longueur du raccordement correspond simplement à la saillie
depuis ce point, soit quelques cm) ; en aval du point de connexion, la PE peut être
amenée jusqu’à la barrette de terre principale.

Parafoudre

L1 = 0
Parafoudre Raccordement Barrette
de terre
entrée-sortie

L2=0

Barrette
principale

2) Opter pour un parafoudre présentant un niveau inférieur de protection U p

Installer un deuxième parafoudre coordonné avec le premier le plus près possible
du dispositif à protéger, afin que le niveau de protection soit compatible avec la
tension de tenue aux chocs de l’équipement.

Sinon, privilégier un parafoudre disposant par nature d’un niveau de protection
plus bas, comme la gamme ABB Furse.
